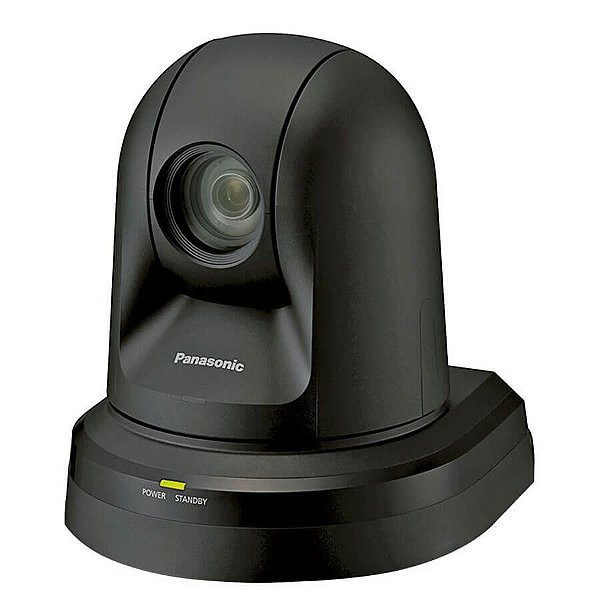

Câmera PTZ Panasonic AW-HE38H HD

Código: PAAWHE38H Marca:

A câmera Panasonic AW-HE38H HD pan/tilt/zoom, incorpora um novo desenvolvimento de sensores 1/2.3 Full HD MOS e Processador de Sinal Digital (DSP) para alta sensitividade, alta resolução e captura de vídeo superior em uma gama de condições.

Projetada para produzir ótimos resultados em uma variedade de aplicações que exigem vídeo de alta qualidade e controle preciso - como vídeo conferências, captura de eventos, encenação, aprendizado à distância e igrejas ou locais de cultos. Graças às suas lentes de zoom óptico de 22x, amplo campo de visão, funções PTZ suaves e qualidade de imagem excepcional, a HE38, é ideal para produçôes remotas exigentes e para uso de IMAG.

Com transmissão e controle IP-Preview e suporte para PoE+ (permite que a energia seja fornecida através de um cabo LAN), a H38 também oferece a flexibidade necessária para fácil instalação e gerenciamento.

Além de um zoom óptico de 22x, o AW-HE38 também possui zoom inteligente de até 30x e um extensor digital de 1.4x para capturar close-ups nítidos mesmo em grandes auditórios e salas de aula. A HE38 oferece uma impressionante relação sinal / ruído de 54dB (F4 / 2000lx, iluminação mínima, 0,35 lx), 1000 linhas de resolução de TV e controle de matriz de cores de 16 eixos para “pintura” e correspondência de câmera precisas.

A HE38 já inclui muitos recursos padrão inovadores desenvolvidos para expandir as capacidades dos usuários do sistema de vídeo profissional. Além do Dynamic Range Stretch (DRS) da Panasonic e do avançado DNR (Digital Noise Reduction), um modo de HDR (High Dynamic Range) engenhoso ajuda a produzir um vídeo muito bom, mesmo em condições extremas de contraste e iluminação.

Para fotografar em escuridão praticamente total, o modo noturno da HE38 possibilita a troca automática de vídeo HD monocromático de alta qualidade com o uso de um iluminador IR (opcional) na faixa de 850 nm, tornando a câmera ideal para o reality show produção, pesquisa laboratorial do sono e suporte de estadiamento.

A faixa de panorâmica de ± 175° e a faixa de inclinação de -30° a + 90°, cobrem uma ampla área de captura. Pan e tilt operam a uma velocidade máxima de 90°/segundo e respondem rapidamente à operação de controle remoto. Operam silenciosamente em um nível de som de NC35 ou inferior. Até 100 posições predefinidas e configurações são armazenadas na câmera, mais do que suficiente para a instalação de grande porte. A câmera pesa apenas 3,3 lbs. e consome pouco mais de 14,4 watts a 12 VDC.

Interface profissional para todos os tipos de produção remota
Saídas de vídeo: interfaces profissionais padrão incluem HDMI, bem como IP / rede para entrega de cabo único de conteúdo de alta qualidade até 1080 / 60p.

Entrada de Áudio: Entrada de áudio e incorporação (em IP, HDMI) também estão disponíveis através de uma entrada MIC / LINE estéreo selecionável.

Controle serial: A compatibilidade serial RS-422 está disponível para fluxos de trabalho de controle baseados em série (ou seja, conexão ao AW-RP50 / 120 ou aos controladores anteriores). Os protocolos RS-232 e RS-422 VISCA estão disponíveis ao introduzir uma câmera Panasonic em uma estrutura de controle existente.

Gravação de cartão USB ou microSD: O conector mini-USB permite que o AW-HE38 seja utilizado como uma câmera USB utilizando drivers de classe de vídeo / áudio USB padrão. Muitos aplicativos que se conectam a câmeras USB, como soluções de teleconferência ou de troca de software, poderão se conectar ao HE38 sem conversores externos. Alternativamente, a gravação microSD permite a gravação ISO MP4 / H.264 internamente no HE38, transferência de conteúdo através da rede via navegador web ou FTP.

Rede Conectada
A porta LAN no HE38 libera as possibilidades:
- Alimentação de Ethernet + (PoE +) para facilitar a instalação e configuração do sistema.
- Controle a câmera através da rede com um controlador de hardware AW-RP50 / 120 ou soluções de software da Panasonic
- Acesse a interface web integrada para monitorar e controlar todos os aspectos da câmera
- Utilize um sistema de controle de terceiros com suporte de sistemas de controle de transmissão, comutadores, sistemas de captura de palestras, sistema de controle de AV e muito mais
- Por padrão, a câmera possui um codificador H.264 / MJPEG integrado para 7 canais de codificação de até 25Mbps. Emparelhar com um decodificador de hardware ou software suportado
- Atualização NDI | HX disponível (uma tecnologia da NewTek Inc.) para o fluxo de trabalho de produção de cabo único com vídeo, áudio, controle, registro e potência de latência ultra baixa em um único cabo (new.tk/ndi_panasonic) ou escolha o AW- HN38H para suporte pronto para o NDI | HX

Instalação e Montagem Flexíveis
Mistura: A câmera é excepcionalmente fácil de integrar e está disponível em duas cores (-W: branco pérola e -K: preto fosco) para atender a uma ampla gama de aplicações.

Montagem no teto: Uma montagem de teto com trava de torção é incluída como um acessório padrão.

Montagem em tripé para produção móvel: O HE38 também é equipado com um receptáculo de parafuso de montagem de tripé 1 / 4-20 e um talabarte de segurança para uso com muitos sistemas de montagem e aderência.

Suporte de parede: Um suporte de parede para serviços pesados ​​opcional está disponível em preto (FEC-40WMK) ou branco (FEC-40WMW).

Características Técnicas
Geral
Requerimentos poderosos
DC 12 V (Adaptador AC fornecido)
DC 42 V a 57 V (PoE + fonte de alimentação)

Consumo
1,2 A (adaptador AC fornecido)
0,4 A (fonte de alimentação PoE +)

Temperatura de operação ambiental
0 ° C a 40 ° C (32 ° F a 104 ° F)

Temperatura de armazenamento
-20 ° C a 50 ° C (-4 ° F a 122 ° F)

Faixas de Umidade Permitidas
20% a 90% (sem condensação)

Massa
Aprox. 1,5 kg (3,30 lb)

Dimensões (L x A x D)
160 mm x 186 mm x 166 mm
(6-5 / 16 pol. X 7-41 / 128 pol. X 6-17 / 32 pol.)
[Excluindo saliências, suporte direto para montagem no teto]

Disponível em duas cores
[AW-HE38HW] Branco pérola, [AW-HE38HK] Preto metálico

Controlador suportado * 1
AW-RP50, AW-RP120G, AK-HRP200G

Entrada
Energia
DC 12 V IN, PoE + (padrão IEEE802.3at)

Entrada Mic/linha
Mini-jack estéreo (φ3,5 mm)
Impedância de entrada: Aprox. 2 kΩ (não balanceado)
[Entrada de microfone]
Microfones suportados: Microfone estéreo (alimentação plug-in, ativação / desativação via menu)
Tensão fornecida: 2,5 V ± 0,5 V
Nível de entrada de microfone: -60 dBV ± 3 dBV
[entrada de linha]
Entrada nível: -10 dBV ± 3 dBV

Saída
Saída de Vídeo|HDMI
[AW-HE38HW / HK] Conector HDMI
* HDCP não é suportado. * VIERA Link não é suportado.

Entrada/Saída
Conector de entrada/saída|LAN
Conector LAN para controle IP (RJ-45)
Equipado com função de detecção automática de cabo direto / crossover

Conector INPUT/ OUTPUT|RS-232C
Mini DIN 8 pinos (IN) Mini DIN 8 pinos (OUT)

Conector de entrada/saída|RS-422
Controle em RS422A (RJ-45)

Conector INPUT/OUTPUT|USB
Porta mini-b

Conector INPUT/OUTPUT|cartão SD
slot para cartão microSD

Funções e Desempenho
Sensores de imagem
MOS de tipo 1 / 2,3

Lente
AW-HE38HW / HK: Zoom motorizado de 22x, F1,6 a F4,3
[f = 4,3 mm (11/64 polegadas) a 94,6 mm (3-23 / 32 polegadas);
Equivalente a 35 mm (1-3 / 8 pol.) : 31,6 mm (1-31 / 128 pol.) A 705,0 mm (27-49 / 64 pol.)]

Foco
Alternando entre automático e manual

Distância de foco
Alcance total do zoom: 1,2 m (3.94 pés)
Extremidade larga: 10 cm (0,33 pés)

Sistema óptico de separação de cores
Sistema de lter de cores no chip

Iluminação mínima|59,94 Hz
0,7 lx (50 IRE, F1,6, 48 dB, 1/60 sem acumulação)
0,35 lx (50 IRE, F1.6, 48 dB, 1/30 com acumulação [Frame Mix 6 dB])

Iluminação mínima|50 Hz
0,7 lx (50 IRE, F1,6, 48 dB, 1/50 sem acumulação)
0,35 lx (50 IRE, F1.6, 48 dB, 1/25 com acumulação [Frame Mix 6 dB])

Resolução horizontal
1000 linhas de TV Typ (área central)

Seleção de ganho * 2
Auto, 0 dB a 48 dB (passo de 3 dB)

Mistura de quadros * 3
Auto, desligado, 6 dB, 12 dB, 18 dB, 24 dB

Velocidade do obturador eletrônico|Durante Full Auto
1/30 a 1/2000 [59.94 Hz] de
1/25 a 1/2000 [50 Hz]

Velocidade do obturador eletrônico|Durante o Auto
1/60 a 1/2000 [59.94 Hz]
1/50 a 1/2000 [50 Hz]

Velocidade do obturador eletrônico|Durante manual
1/100, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000 [59,94 Hz]
1/120, 1/250, 1/500, 1/1000, 1/2000 , 1/4000, 1/10000 [50 Hz]

Varredura sincronizada
59,94 Hz: 59,94 Hz a 660,09 Hz
50 Hz: 50,00 Hz a 570,12 Hz

Varredura sincronizada
59,94 Hz: 59,94 Hz a 660,09 Hz
50 Hz: 50,00 Hz a 570,12 Hz

Gama
Desligado, Normal (Baixa, Média, Alta), Cinema

Balanço de Branco
AWB A, AWB B, ATW, 3200K, 5600K, VAR (2400K a 9900K)

Variabilidade da Quantidade de Croma
± 3 passos

Arquivo de cena
Full Auto, Manual1, Manual2, Manual3

Formato de saída|HD
1080: 59,94p / 50p
1080: 59,94i / 50i 1080: 29,97p /
25p
1080: 29,97PsF / 25PsF
720: 59,94p / 50p

Sistema de Sincronização
Sincronização interna

[Conexão USB]
* Isso pode variar dependendo do ambiente operacional.

Saída de Vídeo
Classe de Vídeo USB Ver1.0

Formato de Compressão de Vídeo
MPEG-4 AVC / H.264 High Pro le

Resolução
1920 x 1080, 1280 x 720, 640 x 360

Taxa de quadros
max 30 fps (Frequência do sistema 59.94 Hz)
max 25 fps (Freqüência do sistema 50 Hz)

Saída de Áudio
Classe de Áudio USB Ver1.0

Formato de Compressão de Áudio
AAC-LC (48 kHz, 16 bits, 2 canais, 128 kbps)

Modelos suportados
Dispositivos equipados de maneira padrão com uma porta compatível com USB 2.0

Método de instalação
Independente (Desktop) ou suspenso (Suspenso) * 4

Velocidade de Operação Pan/Tilt
Velocidade máxima durante a predefinição: 300°/s
Velocidade máxima durante o manual: 90°/s

Faixa de panning
± 175°

Faixa de Inclinação
-30 ° a 90 ° * 5

Quietude
Durante a predefinição: NC40 ou inferior
Durante o manual: NC35 ou inferior

Cabo de conexão IP
Ao conectar através de um hub:
cabo LAN * 6 (categoria 5 ou superior), max. 100 m (328 pés)
Ao usar um hub PoE +:
cabo LAN * 6 (categoria 5e ou superior), comprimento máx. 100 m (328 ft)
Quando um hub não é usado:
cabo LAN * 6 (categoria 5 ou superior), máx. 100 m (328 pés)

Cabo de conexão do protocolo AW
Cabo LAN * 6 (categoria 5 ou superior, cabo reto), máx. 1000 m (3280 pés)

Cabo de conexão de protocolo padrão
Cabo mini DIN de 8 pinos, macho

Tipo de cartão SD
micro SDHC (4 GB a 32 GB), micro SDXC (64 GB a 128 GB), classe de velocidade 10 ou superior

Frequência do sistema
59,94 Hz / 50 Hz

Gravação em cartão SD
MPEG-4 AVC le padrão compatível (.MP4)

Formato de gravação
1920 x 1080 / 59.94p, 1920 x 1080 / 50p, 1920 x 1080 / 29,97p, 1920 x 1080 / 25p, 1280 x 720 / 59,94p, 1280 x 720 / 50p, 1280 x 720 / 29,97p, 1280 x 720 / 25p

Resolução|JPEG
VGA (640 x 360), QVGA (320 x 180) máx. 30 fps
1920 x 1080, 1280 x 720, 640 x 360, 320 x 180 máx. 30 fps

Resolução|H.264
1920 x 1080, 1280 x 720, 640 x 360, 320 x 180 max.60 fps

Protocolo Suportado|IPv4
TCP / IP, UDP / IP, HTTP, HTTPS, RTSP, RTP, RTP / RTCP, FTP, DHCP, DNS, NTP, IGMP, UPnP, ICP, ARP, RTSPoverTCP, RTSPoverHTTP, SSL (TLS), MultiCast / UniCast

Protocolo Suportado|IPv6
TCP / IP, UDP / IP, HTTP, HTTPS, RTSP, RTP, RTP / RTCP, FTP, DHCPv6, DNS, NTP, ICMPv6 (MLD), RTSPoverTCP, RTSPoverHTTP, SSL (TLS), MultiCast / UniCast

i-OS, suporte para Android
Exibição de imagem JPEG

Acessórios
Suporte de montagem para a superfície de instalação (Pendurado * 7 / Mesa): 1
Fio de prevenção de queda (já conectado à unidade): 1
Parafusos de montagem do suporte (cabeça de fixação) M4 x 10 mm: 4
Parafuso de montagem da unidade principal arruela elástica) M3 x 6 mm: 1
Cabo de alimentação (1,5 m [4,92 pés]) [AW-HE38HW / HKPJ]: 1, [AW-HE38HW / HKEJ]: 3
Adaptador CA: 1

Notas
* 1: Pode ser necessário atualizar a versão do controlador para que o controlador suporte a unidade.
* 2: Durante Auto, 6 dB a 48 dB (passo de 6 dB) estão disponíveis para a configuração AGC Max Gain.
* 3: Durante Auto, 0 dB, 6 dB, 12 dB e 18 dB estão disponíveis para a configuração Auto F.Mix Max Gain.
* 4: Para garantir a segurança, a unidade deve ser protegida usando o suporte de montagem fornecido.
* 5: Dependendo da posição de panorâmica ou inclinação, a câmera pode ser refecturada na imagem.
* 6: Recomenda-se o uso de um cabo STP (par trançado blindado).
* 7: Para garantir mais segurança, o AW-HE38HW / HK pode ser protegido usando o suporte direto de montagem no teto (WV-Q105A)
