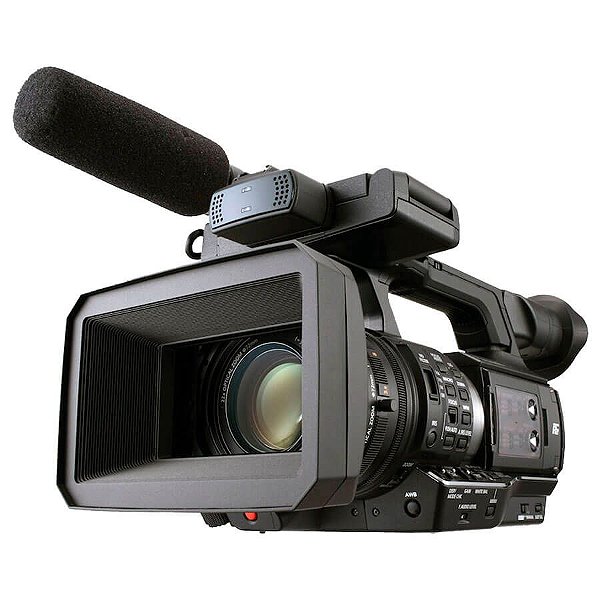

Panasonic AJ-PX270 microP2 ULTRA

A filmadora AJ-PX270, da Panasonic, possui excelente qualidade de imagem, funcionalidade e operacionalidade para a categoria de câmera de mão. Com capacidade de rede, entrega um ótimo fluxo de trabalho para revolucionar as suas produções.

A AJ-PX270 é uma câmera profissional leve e compacta para aplicações de broadcast. Herda tecnologias de transmissão e know-how da Panasonic para oferecer alto desempenho, facilidade de operação e excelente versatilidade.

A primeira câmera de mão do mundo a contar com a família AVC-ULTRA e cartão microP2. Capacidade de gravação multi-codec que responde a diversas necessidades de transmissão, que vão desde produção de programas à captação de notícias e usando as funções de rede.

A AJ-PX270 é equipada com uma lente com zoom de 22x, botões de controle e uma variedade de terminais. Com a função de rede, a câmera permite gravações baseadas tanto em arquivo quanto rede, para revolucionar o seu fluxo de trabalho. Também pode se conectar diretamente a uma servidor através de LAN sem ou com fio, rede 4G/3G, para facilitar configurações de sistema.

A qualidade da imagem e taxa de bits podem ser selecionadas para corresponder à aplicação. A família de codecs A/V profissional da Panasonic, AVC-ULTRA, é fornecida como padrão para satisfazer as necessidades particulares de radiodifusão e produção de vídeo. Um método de compressão intra-quadros que é altamente adequado à produção de imagens, AVC-Intra 100/50. Um método de compressão intra-quadros que atinge gravação em HD de alta qualidade a uma baixa taxa de bits. Ideal para fornecer conteúdo no ar direto do local de filmagem e fluxos de trabalho usando conteúdo transferido pela internet. Três taxas de bits estão disponíveis: AVC-LongG5 0/25/12 Mbps. AVC-LongG 25 fornece qualidade de 10 bits/4:2:2 a uma taxa de bits de aproximadamente 25 Mbps. Vídeo proxy de baixa taxa de bits, alta resolução e alta qualidade de som (Quick Time/H.264) também é gravado com os dados reais. Também inclui metadados para edição offline eficiente.

Especificações Técnicas
Sensor 1/3" 3MOS 1920 x 1080
Zoom ótico de 22x
Entradas de cartão 2x microP2 & 1x P2
Framerate variável AVC-ULTRA, 1080p
Tela LCD de 3.5", OLED Viewfinder
Zoom individual, Focus, Íris
Microfone frontal com controle de nível de áudio
TC In/Out, Genlock In, 3G-SDI, HDMI Out
USB 3.0, USB 2.0, LAN Port
Módulo transmissor WiFi opcional

Gerais
Energia
DC 7.2 V (Quando a bateria está sendo utilizada)
DC 12 V (quando o adaptador AC está sendo utilizado)

Consumo de energia
19,5 W (Quando o display LCD está sendo utilizado)
Temperatura de operação
0 °C - 40 °C

Umidade de Operação
10% - 80% (sem condensação)

Peso
Approx. 2.2 kg (somente corpo, excluindo lente capô, bateria e acessórios)
Aprox. 2.6Kg (Incluindo capa de lente, bateria fornecida e suporte do microfone)

Dimensões (L x A x P)
176 mm x 171 mm x 329 mm (sem saliências)

Seção da Câmera
Dispositivos de captura
1/3 do tipo 2,2 milhões de pixels, sensor de imagem MOS de estado sólido × 3

Lentes
Lente com estabilizado de imagem óptica, 22x zoom motorizado, F1.6 – 3.2 (f=3.9 mm – 86 mm), Conversão: 35 mm : 28 mm – 616 mm (16:9)

Filtro dinâmico
72 mm

Sistema óptico
Sistema de cores prismáticas

Filtro ND
Desligo, 1/4, 1/16, 1/64

Distância mínima de filmagem
1.1 m da lente frontal
Aprox. 0,06 m de lente frontal (Quando Macro ligado, em larga-end)

Configurações de ganho
Seletor Comutável L/M/H -3 dB a 18 dB (em 1 dB steps)(Valor negativo de ganho é apenas em modo [ALTA SENSIBILIDADE])(Ao atribuir [CONFIG. DE GANHO] para o botão USUÁRIO:Alternando entre 24 dB, 30 dB e 36 dB)

Configuração de Temperatura de cor
ATW, ATW LOCK, Ach, Bch, preset 3200 K/preset 5600 K/VAR (2000 K - 15000 K)

Configurações de velocidade do obturador
Quando em [Modo Sistema] = 59.94 Hz
• 60i/60p mode: 1/60 (shutter off) sec., 1/100 sec., 1/120 sec., 1/250 sec., 1/500 sec., 1/1000 sec., 1/2000 sec.
• 30p mode: 1/30 sec., 1/50 (shutter off) sec., 1/60 sec.,
1/120 sec., 1/250 sec., 1/500 sec., 1/1000 sec., 1/2000 sec.
• 24p mode: 1/24 sec., 1/50 (shutter off) sec., 1/60 sec.,
1/120 sec., 1/250 sec., 1/500 sec., 1/1000 sec., 1/2000 sec.

Quando em [Modo Sistema] = 50 Hz
• 50i/50p mode: 1/50 (shutter off) sec., 1/60 sec., 1/120 sec., 1/250 sec., 1/500 sec., 1/1000 sec., 1/2000 sec.
• 25p mode: 1/25 sec., 1/50 (shutter off) sec., 1/60 sec.,
1/120 sec., 1/250 sec., 1/500 sec., 1/1000 sec., 1/2000 sec.

Obturador lento
Configuração possível quando [VFR]=[DESLIGADO]

Quando em [MODO SISTEMA] = 59.94 Hz
• 60i/60p mode: 1/1 sec., 1/2 sec., 1/4 sec., 1/6 sec., 1/15 sec., 1/30 sec.
• 30p mode: 1/1 sec., 1/2 sec., 1/4 sec., 1/6sec., 1/15 sec.
• 24p mode: 1/1 sec., 1/2 sec., 1/4 sec., 1/6 sec., 1/12 sec.

Quando em [MODO SISTEMA] = 50 Hz
• 50i/50p mode: 1/1 sec., 1/2 sec., 1/4 sec., 1/6 sec., 1/12 sec., 1/25 sec.
• 25p mode: 1/1 sec., 1/2 sec., 1/4 sec., 1/6 sec., 1/12 sec

Obturador Synchro
Quando em [MODO SISTEMA] = 59.94 Hz e [SYNC SCAN TYPE] = [sec]
• 60i/60p mode: 1/60.0 sec. to 1/249.8 sec.
• 30p mode: 1/30.0 sec. to 1/249.8 sec.
• 24p mode: 1/24.0 sec. to 1/249.8 sec.

Quando em [MODO SISTEMA] = 50 Hz e [SYNC SCAN TYPE] = [sec]
• 50i/50p mode: 1/50.0 sec. to 1/250.0 sec.
• 25p mode: 1/25.0 sec. to 1/250.0 sec

Ângulo de abertura do obturador
3 graus a 180 graus a 360 graus (em 0,5 graus, display angular)

Taxas de Quadros de Gravação VFR
•1080/59.94p: 1, 2, 4, 6, 9, 12, 15, 18, 20, 21, 22, 24, 25, 26, 27, 28, 30, 32, 34, 36, 40, 44, 48, 54, and 60 (frames per second)
• 1080/50p: 1, 2, 4, 6, 9, 12, 15, 18, 20, 21, 22, 23, 24, 25, 26, 27, 28, 30, 32, 34, 37, 42, 45, 48, and 50 (frames per second)

Sensibilidade
Modo [ALTA SENSIBILIDADE]
F11 (2000 lx, 3200 K, 89.9 % reflection, 1080/59.94i)
F12 (2000 lx, 3200 K, 89.9 % reflection, 1080/50i)

Iluminação mínima
0.02 lx (F1.6, 18 dB de ganho, [1S.EXP.], Modo [ALTA SENSIBILIDADE])

Zoom digital
×2, ×5, ×10

Seção gravador de cartão de memória
Mídia de Gravação
Cartão microP2, Cartão P2

Slot de Gravação
microP2 card slot ×2, P2 card slot ×1

Formato do sistema
1080/59.94p, 1080/59.94i, 1080/23.98PsF,
720/59.94p, 480/59.94i,
1080/50p, 1080/50i, 720/50p, 576/50i

Formatos de gravação
AVC-Intra200/AVC-Intra100/AVC-Intra50/
AVC-LongG50/AVC-LongG25/AVC-LongG12
DVCPRO HD/DVCPRO50/DVCPRO/Formatos DV

Frequência de amostragem
AVC-Intra200/AVC-Intra100/AVC-Intra50/AVC-LongG50/
AVC-LongG25/AVC-LongG12/DVCPRO HD
Y: 74.1758 MHz, PB/PR: 37.0879 MHz (59.94 Hz)
Y: 74.2500 MHz, PB/PR: 37.1250 MHz (50 Hz)

DVCPRO50
Y: 13.5 MHz, PB/PR: 6.75 MHz

DVCPRO
Y: 13.5 MHz, PB/PR: 3.375 MHz

Quantização
AVC-Intra200/AVC-Intra100/AVC-Intra50/AVC-LongG50/
AVC-LongG25: 10 bits
AVC-LongG12/DVCPRO HD/DVCPRO50/DVCPRO/DV: 8 bits

Compressão de Vídeo
AVC-Intra200/AVC-Intra100/AVC-Intra50:
MPEG-4 AVC/H.264 Intra Profile
AVC-LongG50/AVC-LongG25/AVC-LongG12: MPEG-4 AVC/H.264
DVCPRO HD: DV-Based Compression (SMPTE 370M)
DVCPRO50/DVCPRO: DV-Based Compression (SMPTE 314M)
DV: DV Compression (IEC 61834-2)

Especificação de Áudio Digital
Gravação de Sinal de Áudio
AVC-Intra200/AVC-LongG50/AVC-LongG25: 48 kHz/24 bits, 4 CH

AVC-Intra100/AVC-Intra50
48 kHz/16 bits, 4 CH and 48 kHz/24 bits, 4 CH switch
AVC-LongG12/DVCPRO HD/DVCPRO50: 48 kHz/16 bits, 4 CH
DVCPRO/DV: 48 kHz/16 bits, 4 CH

AVC proxy
Formato do arquivo
MOV

Formato da compressão de vídeo
H.264/AVC Baseline Profile, H.264/AVC High Profile

Formato da compressão de áudio
AAC-LC, Linear PCM

Tempo de gravação aproximado(1 GB)*
AVC-G6 2CH MOV: Approx. 13 min.
SHQ 2CH MOV: Approx. 25 min.
HQ 2CH MOV: Approx. 78 min.
LOW 2CH MOV: Approx. 135 min

Entrada de Vídeo / Saída de Vídeo
Saída de Vídeo
BNC × 1, Also used as the GENLOCK IN, IN/OUT switch selection. Composite: 1.0 V [p-p], 75 Ω

Saída SDI
BNC × 1, HD (3G/1.5G), SD: 0.8 V [p-p], 75 Ω

Saída HDMI
HDMI × 1 (HDMI type A terminal, não compatível com VIERA Link)

Entrada de Áudio / Saída de Áudio
Entrada de Microfone embutida
Suporta microfones estéreo

Entrada de Áudio
XLR × 2, 3 pin.Input high impedance, LINE/MIC switch selection
LINE: 4 dBu/0 dBu (selectable menu)
MIC: −40 dBu/−50 dBu/−60 dBu (selectable menu),
+48 V on/off (switch selection)

Saída de Áudio
3.5 mm diameter stereo mini jack × 1, Output level: 600 Ω, 316 mV

Fone de ouvido
3.5 mm diameter stereo mini jack × 1
100 Ω, −16 dBV (32 Ω load, at maximum output level)

Alto-falante Interno
20 mm de diâmetro x 1

Outras entradas e saídas
TC IN/OUT
BNC × 1
Usado como os terminais de entrada e de saída, na seleção de opção IN/OUT
Entrada: 1,0 V - 4.0 V [p-p], 10 kW
Saída: 2,0 V ± 0,5 V [p-p], baixa impedância

CAM REMOTE
2,5 mm de diâmetro, Super mini jack × 1 (ZOOM, S / S)
3,5 mm de diâmetro Mini jack × 1 (FOCUS, IRIS)

Monitor, EVF e alto-falante
Monitor LCD
Monitor colorido tipo 3.5 QHD (Aprox. 1560000 pontos)

EVF
OLED 0.5 (Display orgânico EL) (Aprox. 2360000 pontos, Area de display de vídeo: Aprox 1770000 pontos)

Acessórios inclusos
Bateria (VW-VBD58)
Alça de ombro
Carregador de bateria
Adaptador AC
Microfone
Parafuso para suporte de microfone (12 mm)
Lente capuz
Punho de segurança
