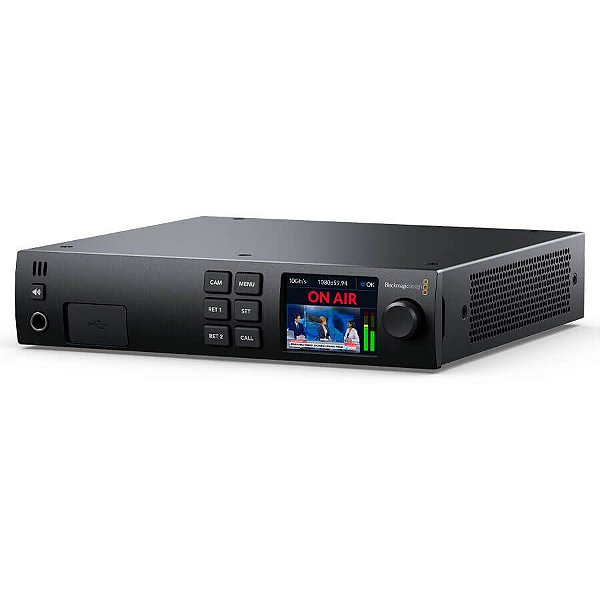

Blackmagic Studio Converter

Com Ethernet 10G no Blackmagic Studio Converter e na Blackmagic Studio Camera 4K Pro, você pode conectar todos os sinais de câmera usando um link de conexão IP de Ethernet. Assim, as alimentações de câmera e retorno de programa, código de tempo, referência, sinalização, intercomunicação e controle são todas enviadas através de um único cabo. São as mesmas vantagens da fibra SMPTE, mas o cabo Ethernet 10G de cobre custa muito menos.

O Blackmagic Studio Converter permite a expansão de todas as conexões de vídeo, áudio e intercomunicação com o estúdio. Ele também inclui uma fonte de alimentação grande que alimenta a câmera pelo cabo de Ethernet, por isso você nem precisa de uma fonte de energia perto da câmera!

Características Técnicas
Conexões
Entradas de Vídeo SDI
2

Saídas de Vídeo SDI
2

Saídas de Monitoramento SDI
1

Taxas SDI
1.5G, 3G, 6G, 12G.

Alto-Falante Integrado
Mono.

Entradas de Áudio Analógico
Entrada de áudio de programa analógica de 2 canais via conector de 9 pinos.

Saídas de Áudio Analógico
1 x conector de 6,35 mm tipo jack para fones de ouvido.

Entrada de Áudio SDI
Retorno 1 com 2 canais de áudio de programa embutidos em 1.5G/3G/6G/12G-SDI.
4 canais de intercomunicação nas entradas 13, 14, 15 e 16.
Retorno 2 com 2 canais de áudio embutidos em 1.5G/3G/6G/12G-SDI.

Saída de Áudio SDI
2 canais de áudio de programa embutidos em 1.5G/3G/6G/12G-SDI.
4 canais de intercomunicação (13, 14, 15 e 16)

Conexões de Código de Tempo
1 x entrada BNC, 1 x saída BNC.

Conexões para Sincronização
1 x entrada BNC, 1 x saída BNC.
Tri-Sync ou Black Burst.

Áudio de Intercomunicação
Canais SDI 13 e 14 para intercomunicação técnica.
Canais SDI 15 e 16 para intercomunicação de produção.
Conector de intercomunicação RJ-45 para sistemas de intercomunicação analógicos externos.

Tela
LCD de 2,2 polegadas.

Ethernet
1 x conector PoE RJ-45 de 10 Gb/s para câmeras em fluxos de trabalho estilo fibra SMPTE via cabos de rede Cat 6A.
1 x conexão de 1 Gb/s para controle externo e atualizações de software.

Interface do Computador
1 x USB-C.

Padrões
Padrões de Vídeo HD
1080p23.98, 1080p24, 1080p25, 1080p29.97,
1080p30, 1080p50, 1080p59.94, 1080p60,
1080i50, 1080i59.94, 1080i60
Padrões de Vídeo Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97,
2160p30, 2160p50, 2160p59.94, 2160p60

Conformidade SDI
SMPTE 292M, SMPTE 372M, SMPTE 424M, SMPTE 425M nível A e B, SMPTE 20811, SMPTE 208110, SMPTE 20821 e SMPTE 208210.

Amostragem de Áudio
Taxa de amostragem padrão para televisão de 48 kHz e 24 bits.

Amostragem de Vídeo
4:2:2.

Precisão de Cor
10 bits.

Espaço de Cor
REC 709, REC 2020.

Suporte Multitaxa
SDI alterna entre HD, 3G-SDI, 6G-SDI e 12G-SDI.

Controle
Painel de Controle Integrado
7 botões com controle giratório e tela colorida de 2,2 polegadas para controle do dispositivo e ajuste de configurações.

Controle Externo
Ethernet RJ-45 de 1 Gb/s.

Software
Software Incluído
Camera Utility para atualização de firmware.

Sistemas Operacionais
Mac 10.15 Catalina,
Mac 11.1 Big Sur ou mais recentes.
Windows 10 de 64 bits.

Requisitos de Energia
Fonte de Alimentação
Entrada AC de 100 - 240 V.

Fonte de Alimentação
1 x 100 - 240 V AC, 50/60 Hz interna.

Consumo de Energia
40 W máx. mais o consumo de energia da câmera.

Acessórios Opcionais
Blackmagic Universal Rack Shelf
Blackmagic Studio Camera 4K Pro

Especificações Ambientais
Temperatura Operacional
0 a 45 °C (32 a 104 °F)

Temperatura de Armazenamento
-20 a 45 °C (-4 a 113 °F)

Umidade Relativa
0% - 90% sem condensação.

Incluso
Blackmagic Studio Converter
