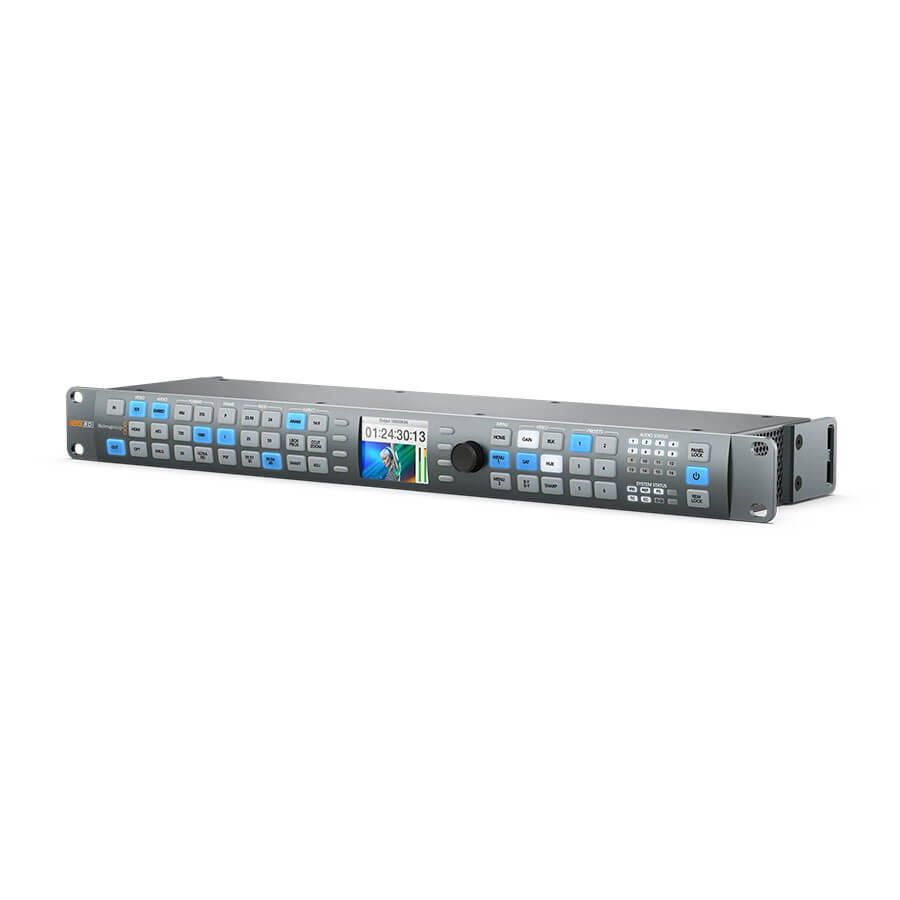

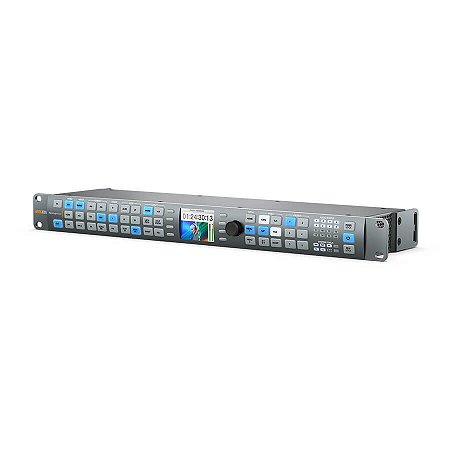

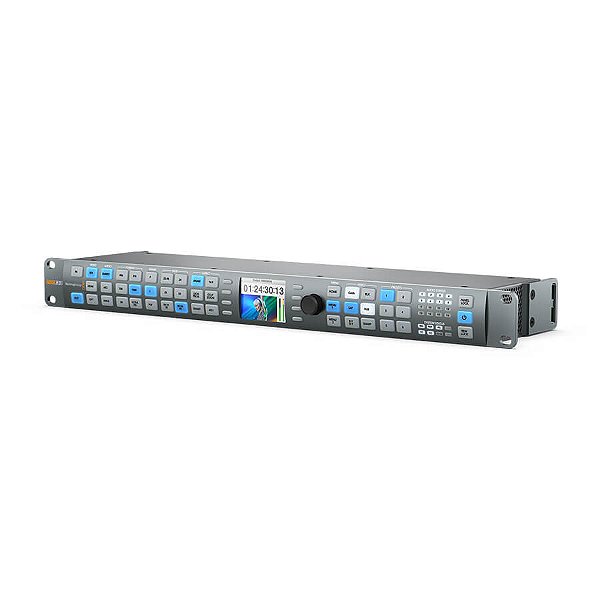

Blackmagic Teranex AV

O Blackmagic Design Teranex AV, é o processador de vídeo definitivo para instalações audiovisuais profissionais, estúdios de broadcast e eventos ao vivo de grande porte. Capaz de realizar impressionantes 1.089 conversões diferentes (Up, Down, Cross e Conversão de Padrões), ele padroniza instantaneamente qualquer sinal de vídeo — desde formatos legados como NTSC/PAL até resoluções modernas em 2K e Ultra HD 4K.

Desenvolvido sob medida para canais de televisão, produtoras de vídeo, estúdios de produção e especialistas em câmeras PTZ, o Teranex AV processa sinais complexos em tempo real com uma latência imperceptível de apenas dois quadros, garantindo o sincronismo perfeito da sua transmissão.

Versatilidade de Conexões Absoluta: Do Consumidor ao Broadcast
Não importa a fonte do sinal, o Teranex AV integra tudo de forma nativa graças ao seu painel traseiro ultra-completo:
Entradas e Saídas 12G-SDI: Compatível com SD, HD, 3G, 6G e as modernas conexões 12G-SDI, permitindo trabalhar com taxas de quadros altíssimas em 4K através de um único cabo.
Interface HDMI 2.0: Perfeito para receber feeds diretos de computadores de apresentação, consoles de jogos ou câmeras mirrorless de última geração.
Conectividade de Fibra Óptica (via SFP): Slot pronto para gaiolas SFP (vendidas separadamente), permitindo estender o sinal de vídeo por distâncias colossais em grandes arenas ou estúdios integrados.
Gerenciamento de Áudio Profissional: Aceita áudio embutido (embedded) nos cabos digitais, além de entradas dedicadas de áudio analógico XLR (profissional) e RCA (consumidor).

Desempenho e Saídas Multi-Link
O Teranex AV se destaca pela flexibilidade de distribuição de sinal. Além das saídas SDI e HDMI padrão, ele oferece quatro saídas SDI adicionais configuráveis. Elas podem ser usadas para fornecer uma saída Quad-Link 4K (para monitores e switchers antigos que exigem quatro cabos) ou funcionar como quatro saídas espelhadas independentes, eliminando a necessidade de distribuidores de vídeo (distribuidores de sinal) extras no seu rack.

O Equipamento Indispensável para o Seu Segmento
Canais de TV e Estúdios de Broadcast: Conversão instantânea de feeds de reportagem externos e materiais de arquivo antigos para o padrão da sua grade de exibição em tempo real.
Entusiastas de Câmeras PTZ e Robóticas: Alinhe taxas de quadros e resoluções de diferentes marcas de câmeras PTZ para que conversem perfeitamente com o seu switcher principal (como a linha ATEM).
Grandes Eventos e Agências de Casamento: Converta sinais de computadores com apresentações de slides ou vídeos com taxas de quadros incompatíveis direto para os telões de LED da festa, sem travamentos.
Produtoras de Vídeo e Filmmakers: Ferramenta de masterização de nível de Hollywood para converter projetos finalizados para qualquer padrão internacional exigido por plataformas de streaming ou TVs.

Perguntas Frequentes (FAQ) – Blackmagic Design Teranex AV
1. Qual é a principal diferença entre o Teranex AV e outros conversores comuns da Blackmagic?
Enquanto os Mini Conversores realizam apenas uma tarefa simples (como HDMI para SDI), o Teranex AV é um processador de nível de emissora de TV. Ele limpa o sinal, sincroniza quadros, corrige cores, altera a resolução (Up/Down/Cross) e converte taxas de quadros mundiais (como passar um sinal de 50Hz europeu para 60Hz americano) simultaneamente com altíssima fidelidade e algoritmos patenteados.
2. O que significa o processamento em tempo real com latência de 2 frames?
Significa que o atraso inserido pelo processamento matemático do equipamento é virtualmente invisível ao olho humano. Isso é crucial para transmissões ao vivo de palestras, shows ou cultos (I.M.A.G. - Amplificação de Imagem), onde o vídeo exibido no telão não pode ficar atrasado em relação à voz de quem está falando no palco.
3. Posso usar o Teranex AV para enviar um sinal de vídeo para longas distâncias?
Sim. Ao adicionar um módulo de fibra óptica opcional no slot SFP traseiro, você pode converter seus sinais SDI ou HDMI tradicionais em luz. Isso permite transmitir vídeo Ultra HD 4K sem nenhuma perda de qualidade por quilômetros de distância, ideal para ligar câmeras de campo localizadas longe da régua de corte ou do switcher central.
4. Como ele lida com a conversão de áudio se eu mudar o formato do vídeo?
O Teranex AV gerencia o áudio de forma cirúrgica. Ele realiza o re-marriage (re-casamento) do áudio ao alterar os formatos de vídeo, garantindo que o som não fique dessincronizado (lip sync). Você pode embutir o áudio das entradas XLR analógicas ou RCA diretamente nas saídas digitais SDI e HDMI de forma independente.
5. Consigo gerenciar o equipamento se ele estiver montado em um rack de difícil acesso?
Perfeitamente. Além do belíssimo painel frontal equipado com botões iluminados e uma tela LCD colorida de monitoramento, o Teranex AV possui uma porta Ethernet. Com ela, você pode integrá-lo à rede do seu estúdio e controlá-lo de forma 100% remota através do software gratuito da Blackmagic instalado em um computador na sua mesa de corte.

Itens Inclusos
Blackmagic Design Teranex AV

Características Técnicas
Entradas
2 x BNC, SD/HD/3G/6G/12G-SDI (as entradas podem ser separadas ou unificadas para funcionalidade de link duplo)
1 x HDMI Tipo A, v2.0
1 x Fibra ótica (opcional)
1 x RCA estéreo, áudio analógico
2 x XLR, áudio analógico balanceado, áudio digital AES/EBU
1 x BNC, referência
1 x USB-C
1 x RJ45, Ethernet

Saídas
2 x BNC, SD/HD/3G/6G/12G-SDI (as saídas podem ser separadas ou unificadas para funcionalidade de link duplo)
4 x BNC, SD/HD/3G-SDI (saída 4K quad-link ou opção de saída SDI replicada)
1 x HDMI Tipo A, v2.0
1 x Fibra ótica (opcional, não disponível com operação de link duplo)
1 x BNC, saída de referência

Suporte de Formato
3840 x 2160: 23,98/24/25/29,97/30/50/59,94/60
2048 x 1080p: 23,98/24
2048 x 1080PsF: 23,98/24
1080p: 23,98/24/25/29,97/30/50/59,94/60
1080PsF: 23,98/24/25/29,97/30
1080i: 50/59,94/60
720p: 50/59,94/60
NTSC
PAL

Conformidade SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M

Suporte a Metadados SDI
Suporte a VITC/ATC, SMPTE 12M. Suporte à indexação de vídeo incluindo WSS, RP186 e AFD, SMPTE 2016. Suporte a legendas fechadas para conversões de e para 608 e 708, SMPTE 334M.

Amostragem de Áudio
HD: 24 bits, 48 kHz
SD: 20 bits, 48 kHz

Amostragem de Vídeo
4:2:2

Profundidade de Cor
10 bits

Espaço de Cor
REC 601, REC 709

Sistemas Operacionais Compatíveis
Mac OS X 10.10 ou posterior
Windows 8.1, 10

Entrada de Energia
1 x IEC, 100-240 VAC, 50-60 Hz

Ambiental
Temperatura de Operação: 5 a 50°C / 41 a 122°F
Temperatura de Armazenamento: -20 a 45°C / -4 a 113°F
Umidade Relativa: 0-90%, sem condensação

Dimensões
48,3 x 4,4 x 12,7 cm

Peso
2 kg
