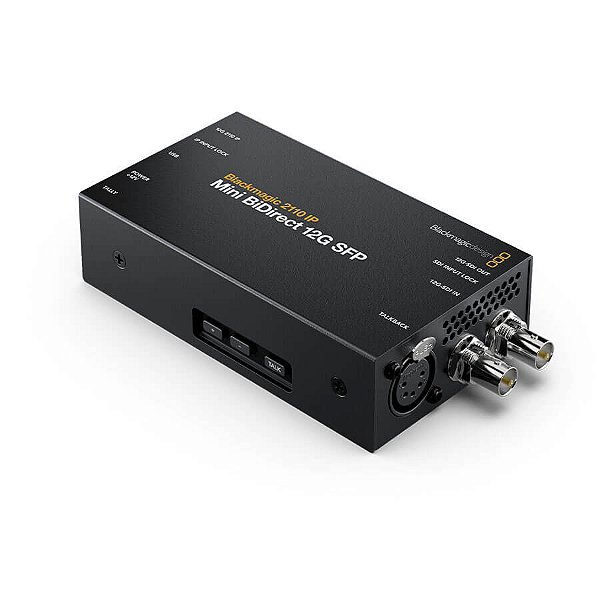

Blackmagic 2110 IP Mini BiDirect 12G SFP

O Blackmagic 2110 IP Mini BiDirect 12G SFP, permite converter câmeras broadcast com conexões SDI para sistemas de vídeo IP SMPTE-2110 em longas distâncias usando fibra óptica. Sua conexão 12G-SDI suporta padrões SD, HD e Ultra HD de até 2160p60 e ainda lida com o retorno do programa SDI. O Blackmagic 2110 IP Mini BiDirect 12G SFP, também possui uma conexão de fone de ouvido de 5 pinos XLR com controle de volume de intercomunicação e um botão de pressionar para falar. O soquete SFP aceitará módulos ópticos Ethernet 10G, 3G-SDI, 6G-SDI ou 12G-SDI. Ele também inclui uma fonte de alimentação de 12 CC.

Características Técnicas
Conexões
Entradas de Vídeo SDI
1

Saídas de Vídeo SDI
1

Taxas SDI
270Mb, 1.5G, 3G, 6G, 12G.

SMPTE ST-2110 Entradas/Saídas de Vídeo IP
1 x Ethernet 10G

Entradas de Áudio Analógico
1 x 5 pinos XLR Talkback.

Saídas de Áudio Analógico
1 x 5 pinos XLR Talkback.

Entradas de Áudio SDI
Áudio incorporado de 16 Ch na entrada SDI.

Saídas de Áudio SDI
Áudio incorporado de 16 Ch na saída de loop SDI.

Entradas de áudio IP SMPTE ST 2110
Áudio incorporado de 16 Ch em vídeo IP ST-2110 via Ethernet 10G.

Saídas de áudio IP SMPTE ST 2110
Áudio incorporado de 16 Ch em vídeo IP ST-2110 via Ethernet 10G.

Suporte Multitaxa
Detecção automática de SD, HD, 2K, Ultra HD e 4K.

Ressincronização
Sim.

Ethernet
1 x soquetes de fibra óptica SFP de 10 Gb/s que suportam até 10/100/1000/10G BASE-T para entrada e saída de vídeo IP SMPTE-2110, configuração e atualizações de firmware.

Interface do Computador
1 x USB-C 3.0 para atualizações de configuração e firmware.

Padrões de Vídeo SDI
Padrões de Vídeo SD
525i59.94 NTSC, 625i50 PAL.
Padrões de Vídeo HD
720p50, 720p59.94, 720p60.
1080i50, 1080i59.94, 1080i60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60.
1080PsF25, 1080PsF29.97, 1080PsF30.
Padrões de Vídeo Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60.
Padrões de Vídeo 4K
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI e 4Kp60 DCI.

Conformidade SDI
Taxas de Vídeo SDI
SDI video connections are switchable between standard definition, 720p, 1080i, 1080p, 2K DCI, Ultra HD and 4K DCI.

Precisão de Cor SDI
4:2:2

Espaço de Cor SDI
YUV

Comutação Automática SDI
Automatically detects SD, HD, 2K DCI, Ultra HD and 4K DCI. Level A and B is automatically detected on 3G‑SDI input and user selectable on 3G‑SDI output.

Conformidade de vídeo IP
SMPTE 2110-20 (Vídeo sem compactação)
IGMP v2

SMPTE 2110-21 (Formação de Tráfego)
Remetente: Estreito

Receptor: Estreito, Largo Síncrono, Assíncrono

SMPTE 2110-30 (PCM)
Nível de conformidade de áudio: Nível C

SMPTE 2110-40 (Dados auxiliares)
Acesso total a todo o fluxo de dados auxiliares do SMPTE. Inclui RP 188/SMPTE 12M-2, legendas ocultas e metadados estáticos HDR.

Codec
Codec Blackmagic IP10 usado ao converter taxas 12G-SDI para vídeo IP 10G 2110.

Protocolo de Tempo de Precisão
IEEE 1588-2008 (PTP v2)
ST 2059-1
ST 2059-2

Descoberta e Registro NMOS IS-04
v1.3.2
Ponto a ponto via mDNS/DNS-SD

Gerenciamento de Conexão NMOS IS-05
v1.1.2

NMOS BCP-002-01
Agrupamento Natural

NMOS BCP-004-01
Capacidades do receptor

Indicadores LED
1 x IP Bloqueio de entrada LED indicador de luz
1 x SDI Input Lock LED indicador de luz indicadora
1 x Tally LED luz indicadora

Controle
Controles do botão Talkback para Aumentar Volume, Diminuir Volume e Pressionar para Falar.

Intercomunicação e Sinalização
Intercomunicação
Conexão de fone de ouvido XLR de 5 pinos para intercomunicação nos canais 15/16 no vídeo SDI e 2110 IP.

Luz de Sinalização Ao Vivo
Luz indicadora LED de contagem

Sistemas Operacionais
Mac 13.0 Ventura,
Mac 14.0 Sonoma ou mais recentes.
Windows 10 e 11.

Requisitos de Energia
Fonte de Alimentação
1 x +12V DC external universal power supply with locking 5.5mm barrel Jack plus international socket adapters for most countries.

Faixa de Voltagem Operacional
12 - 16 V

Consumo de Energia
18W

Especificações Ambientais
Temperatura Operacional
5° to 40° C (41° to 104° F)

Temperatura de Armazenamento
-20° to 45° C (-4° to 113° F)

Umidade Relativa
0% to 90% non‑condensing

Incluso
Blackmagic 2110 IP Mini BiDirect 12G SFP
Encarte de boas-vindas com código QR para download do software.
