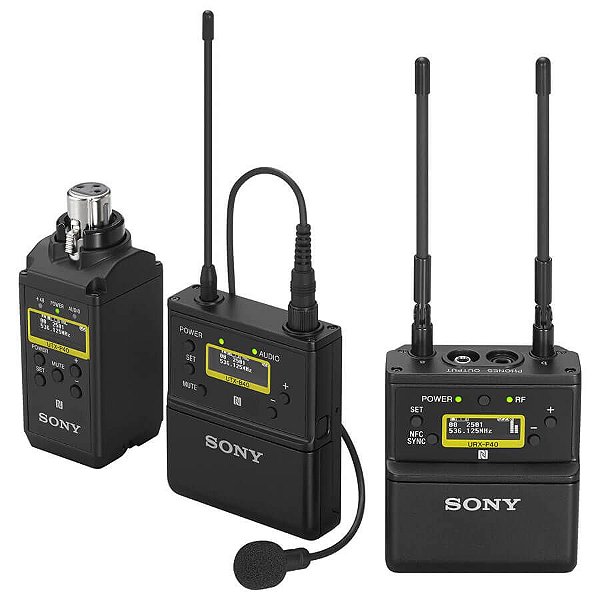

Sony UWP-D26 Sistema de Microfone Sem Fio Para Câmeras

O Sony UWP-D26, é um sistema de microfone sem fio de suporte de câmera que oferece grande qualidade de áudio, fácil de usar e rápido de configurar. Fabricado com simplicidade em mente para cinegrafistas, vloggers e jornalistas que trabalham no campo sem uma equipe. O sistema é repleto de recursos profissionais, incluindo as funções NFC Sync e Auto-Gain, que lidam com a configuração de frequência demorada e ajustes no nível do microfone, você estará pronto para filmar em segundos.

Robusto e leve, o UWP-D26 inclui um transmissor bodypack com um microfone de lapela omnidirecional ECM-V1BMP. Também está incluso um transmissor plug-on, que pode ser anexado a um microfone portátil de sua escolha para entrevistas man-on-the-street, ou a um microfone shotgun para expansão sem fio (ambos os tipos de microfones estão disponíveis separadamente). O plug-on fornece energia phantom de 48V, entregando a opção de usar um microfone condensador.

O receptor de montagem de câmera de baixo perfil, foi projetado para maior mobilidade com filmadoras compactas e câmeras menores DSLR/mirrorless. Oferece processamento de sinal digital para transmissão UHF de áudio e analógicos impecáveis com recepção de verdadeira diversidade para confiabilidade - mesmo em condições difíceis de filmagem.

Os cineastas da Sony podem aproveitar o adaptador DIGITAL MI Shoe SMAD-P5 (disponível separadamente), que fornece uma conexão de áudio digital direta e limpa para selecionar câmeras equipadas com uma Sapata Multi Interface digital. Com o UWP-D26, você pode se concentrar nos outros elementos críticos que competem por sua atenção durante uma sessão de filmagem, e registrar com confiança discurso claro ou diálogo para projetos que vão desde documentários até vídeos de casamento, conteúdo do YouTube, pontos corporativos e entrevistas de mãos livres.

O UWP-D26 é retrocompatível com os sistemas Sony WL-800 e UWP Series.

Nota: Embora este sistema inclua dois transmissores, apenas um pode ser usado por vez.

Características Técnicas
Receptor portátil URX-P40
Tipo de oscilador
Sintetizador PLL controlado por cristal

Tipo de recepção
Método de diversidade real

Tipo de antena
Antena com fio de comprimento de onda de 1/4 λ (ângulo ajustável)

Frequências portadoras
14UC: 470,125 MHz a 541,875 MHz (canais TV UHF 14 a 25)
25UC: 536,125 MHz a 607,875 MHz (canais de TV UHF 25 a 36)
42LA: 638,125 MHz a 697,875 MHz (canais de TV UHF 42 a 51)
90UC: 941,625 MHz a 951,875 MHz, 953,000 MHz a 956,125 MHz e 956,625 MHz a 959,625 MHz
21CE: 470,025 MHz a 542,000 MHz (canais de TV UHF 21 a 29)
33CE: 566,025 MHz a 630,000 MHz (canais de TV UHF 33 a 40)
42CE: 638,025 MHz a 694,000 MHz (canais de TV UHF 42 a 48)
38CN: 710,025 MHz a 782,000 MHz (canais de TV UHF 38 a 46)
E: 794,125 MHz a 805,875 MHz
BJ: 806,125 MHz a 809,750 MHz
KR: 925,125 MHz a 937,500 MHz

Resposta de frequência
23 Hz a 18 kHz (típico) (modelos UC, U, CE, LA, CN, E, KR)
40 Hz a 15 kHz (típico) (modelo J)

Relação sinal/ruído
60 dB (onda senoidal de 1 kHz, modulação de 5 kHz)

Distorção (T.H.D)
0,9% ou menos (onda senoidal de 1 kHz, modulação de 5 kHz)

Atraso de áudio
Aprox. 0,35 ms (saída analógica)
Aprox. 0,24 ms (saída digital)

Conector de saída de áudio
Miniplugue de bloqueio de 3 polos de 3,5 mm de diâmetro, conexão externa

Nível de saída de áudio
–60 dBV (miniplugue de bloqueio de 3 polos de 3,5 mm de diâmetro, saída analógica, nível de saída de áudio de 0 dB)
–20 dBFS (conexão externa, saída digital, nível de saída de áudio de 0 dB)
–50 dBFS (conexão externa, saída analógica, nível de saída de áudio de 0 dB)

Conector de saída de áudio
Miniplugue de bloqueio de 3 polos de 3,5 mm de diâmetro, conexão externa

Nível de saída de áudio
–60 dBV (miniplugue de bloqueio de 3 polos de 3,5 mm de diâmetro, saída analógica, nível de saída de áudio de 0 dB)
–20 dBFS (conexão externa, saída digital, nível de saída de áudio de 0 dB)
–50 dBFS (conexão externa, saída analógica, nível de saída de áudio de 0 dB)

Intervalo de ajuste de saída de áudio analógica
-12dB - +12dB (etapa de 3dB)

Conector de saída de headphone
Miniplugue de 3,5 mm de diâmetro

Nível de saída dos fones de ouvido
Max. 10 mW (a 16 ohm)

Frequência de sinal de tom
Em modo de unidade externa UWP-D: 32,382 kHz
Em modo de unidade externa UWP: 32 kHz
Em modo de unidade externa WL800: 32,768 kHz

Visualização
OLED

Requisitos de energia
CC de 3,0 V (duas pilhas alcalinas LR6/AA)
CC de 5,0 V (fornecidos pelo conector USB Tipo C)

Vida útil da bateria*
Aprox. seis horas
*A vida útil da bateria foi medida com duas pilhas alcalinas de tamanho AA/LR6 da Sony a 25 °C (77 °F) MODO DE EXIBIÇÃO definido para DESLIGAMENTO AUTOMÁTICO.

Temperatura operacional
0 °C a 50 °C

Temperatura de armazenamento/transporte
-20 °C a +55 °C (-4 °F a +131 °F)

Dimensões
63 x 70 x 31 mm (2 1/2 x 2 7/8 x 1 1/4 pol.) (L/A/P) (excluindo antena)

Massa
Aprox. 131 g (4,6 oz) (excluindo baterias)

Transmissor de cinto UTX-B40
Tipo de oscilador
Sintetizador PLL controlado por cristal

Tipo de antena
Antena com fio de comprimento de onda de 1/4 λ

Frequências portadoras
14UC: 470,125 MHz a 541,875 MHz (canais TV UHF 14 a 25)
25UC: 536,125 MHz a 607,875 MHz (canais de TV UHF 25 a 36)
42LA: 638,125 MHz a 697,875 MHz (canais de TV UHF 42 a 51)
90UC: 941,625 MHz a 951,875 MHz, 953,000 MHz a 956,125 MHz e 956,625 MHz a 959,625 MHz
21CE: 470,025 MHz a 542,000 MHz (canais de TV UHF 21 a 29)
33CE: 566,025 MHz a 630,000 MHz (canais de TV UHF 33 a 40)
42CE: 638,025 MHz a 694,000 MHz (canais de TV UHF 42 a 48)
38CN: 710,025 MHz a 782,000 MHz (canais de TV UHF 38 a 46)
E: 794,125 MHz a 805,875 MHz
BJ: 806,125 MHz a 809,750 MHz
KR: 925,125 MHz a 937,500 MHz

Potência de saída de energia de RF
30 mW/5 mW selecionável (modelos UC, U, CE, LA, CN)
10 mW/2 mW selecionável (modelos J, E, KR)

Tipo cápsula
Condensador ret de eletreto

Diretividade
Omnidirecional

Conector de entrada
Miniplugue de bloqueio de 3 polos de 3,5 mm de diâmetro

Nível de entrada de áudio de referência
-60 dBV (entrada de microfone, MODO DE APROVEITAMENTO definido para NORMAL, atenuação de 0 dB)
+4 dBu (entrada LINE)

Faixa de ajuste do atenuador de áudio
0 dB a 27 dB (etapas de 3 dB)

Resposta de frequência
23 Hz a 18 kHz (típico) (modelos UC, U, CE, LA, CN, E, KR)
40 Hz a 15 kHz (típico) (modelo J)

Relação sinal/ruído
60 dB (-60 dBV, entrada de 1 kHz)
102 dB (MODO DE APROVEITAMENTO definido para APROVEITAMENTO AUTOMÁTICO, máx.)
96 dB (MODO DE APROVEITAMENTO definido para NORMAL, máx.)

Distorção
0,9% ou menos (-60 dBV, entrada de 1 kHz)

Atraso de áudio
Aprox. 0,35 ms

Frequência de sinal de tom
Em modo de unidade externa UWP-D: 32,382 kHz
Em modo de unidade externa UWP: 32 kHz
Em modo de unidade externa WL800: 32,768 kHz

Visualização
OLED

Requisitos de energia
CC de 3,0 V (duas pilhas alcalinas LR6/AA)
CC de 5,0 V (fornecidos pelo conector USB Tipo C)

Vida útil da bateria*
Aprox. 8 horas com potência de saída de 30 mW (modelos UC, U, CE, LA, CN)
Aprox. 10 horas com potência de saída de 10 mW (modelos J, E, KR) * A vida útil da bateria foi medida com duas pilhas alcalinas de tamanho AA/LR6 da Sony a 25 °C (77 °F).

Temperatura operacional
0 °C a 50 °C

Temperatura de armazenamento/transporte
-20 °C a +55 °C (-4 °F a +131 °F)

Dimensões
63 x 73 x 19 mm (2 1/2 x 2 7/8 x 3/4 pol.) (L/A/P) (excluindo antena)

Massa
Aprox. 83 g (2,9 oz) (excluindo baterias)

Transmissor de tomada UWP-P40 XLR
Tipo de oscilador
Sintetizador PLL controlado por cristal

Frequências portadoras
14UC: 470,125 MHz a 541,875 MHz (canais TV UHF 14 a 25)
25UC: 536,125 MHz a 607,875 MHz (canais de TV UHF 25 a 36)
42LA: 638,125 MHz a 697,875 MHz (canais de TV UHF 42 a 51)
90UC: 941,625 MHz a 951,875 MHz, 953,000 MHz a 956,125 MHz e 956,625 MHz a 959,625 MHz
21CE: 470,025 MHz a 542,000 MHz (canais de TV UHF 21 a 29)
33CE: 566,025 MHz a 630,000 MHz (canais de TV UHF 33 a 40)
42CE: 638,025 MHz a 694,000 MHz (canais de TV UHF 42 a 48)
38CN: 710,025 MHz a 782,000 MHz (canais de TV UHF 38 a 46)
E: 794,125 MHz a 805,875 MHz
BJ: 806,125 MHz a 809,750 MHz
KR: 925,125 MHz a 937,500 MHz

Potência de saída de energia de RF
40 mW/5 mW selecionáveis (modelos UC, U e LA)
30 mW/5 mW selecionáveis (modelos CE e CN)
10 mW/2 mW selecionáveis (modelos J, E e KR)

Conector de entrada
Tipo XLR-3-11C (fêmea)

Nível de entrada de áudio de referência
–60 dBV (entrada MIC, modo de ganho ajustado para normal, atenuação de 0 dB)

Faixa de ajuste do atenuador de áudio
0 dB a 48 dB (etapas de 3 dB)

Resposta de frequência
23 Hz a 18 kHz (típico) (modelos UC, U, CE, LA, CN, E, KR)
40 Hz a 15 kHz (típico) (modelo J)

Relação sinal/ruído
60 dB (-60 dBV, entrada de 1 kHz)
102 dB (modo de ganho definido como ganho automático, máx.)
96 dB (modo de ganho definido como normal, máx.)

Distorção
0,9% ou menos (-60 dBV, entrada de 1 kHz)

Atraso de áudio
Aprox. 0,35 ms

Frequência de sinal de tom
No modo compander do UWP-D: 32,382 kHz
No modo compander do UWP: 32 kHz
No modo compander do WL800: 32,768 kHz

Visualização
OLED

Requisitos de energia
CC de 3,0 V (duas pilhas AA alcalinas LR6)
CC de 5,0 V (fornecido pelo conector USB-C)

Vida útil da bateria*
Com o +48V desligado:
Aprox. 7 horas com potência de saída de 40 mW (modelos UC, U e LA)
Aprox. 8 horas com potência de saída de 30 mW (modelos CE e CN)
Aprox. 10 horas com potência de saída de 10 mW (modelos J, E e KR)

Com o +48V ligado e a conexão ECM-673:
Aprox. 6 horas com potência de saída de 40 mW (modelos UC, U e LA)
Aprox. 6 horas com potência de saída de 30 mW (modelos CE e CN)
Aprox. 7 horas com potência de saída de 10 mW (modelos J, E e KR)

*A vida útil da bateria foi medida com duas pilhas AA alcalinas R6 da Sony a 25°C (77°F).

Temperatura operacional
0°C a 50°C (32°F a 122°F)

Temperatura de armazenamento/transporte
-20 °C a +55 °C (-4 °F a +131 °F)

Dimensões
38 × 98 × 38 mm (1 1/2 × 3 7/8 × 1 1/2 pol) (L x A x P) (incluindo o conector de entrada de áudio)

Massa
Aprox. 139 g (4,9 oz) (excluindo as pilhas)
