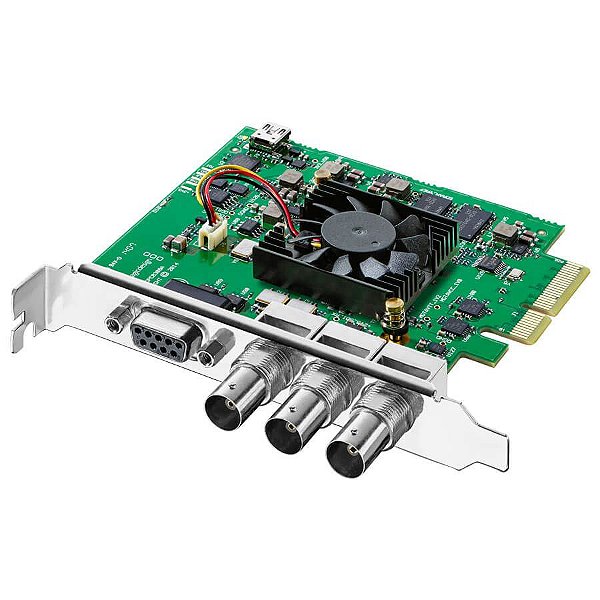

Blackmagic DeckLink SDI 4K

A placa DeckLink SDI 4K, da Blackmagic Design, é ideal quando você precisa de uma solução exclusivamente SDI que exige captura e reprodução SDI de alto nível.

Tenha em mãos sinais 6G-SDI de incrível qualidade em qualquer computador Mac, Windows ou Linux com PCI Express. A DeckLink SDI 4K é a menor e mais acessível placa de vídeo SDI multitaxa SD/HD e Ultra HD que permite a conexão com qualquer equipamento SD, HD-SDI, 2K e Ultra HD. Inclui também controle de deck RS-422, chaveamento interno e entrada de sincronização para uma solução completa de edição, retoque de imagens, design e muito mais.

Especificações Técnicas
Conexões
Entradas de Vídeo SDI
1 x SD/HD/2K/4K de 10 bits. Suporta 4:2:2 a 6 Gb/s e 4:4:4 a 3 Gb/s.

Saídas de Vídeo SDI
1 x SD/HD/2K/4K de 10 bits. Suporta 4:2:2 a 6 Gb/s e 4:4:4 a 3 Gb/s.

Entradas de Áudio SDI
16 canais embutidos em HD/2K/4K. 8 canais embutidos em SD.

Saídas de Áudio SDI
16 canais embutidos em HD/2K/4K. 8 canais embutidos em SD.

Entrada de Sincronização
Tri-Sync ou Black Burst.

Controle de Dispositivo
Portas de controle de deck compatíveis com RS422 da Sony™. Portas seriais TxRx com direção reversível sob controle de software.

Interface do Computador
PCI Express 2.ª geração de 4 vias, compatível com slots PCI Express de 4, 8 e 16 vias.

Codecs Suportados
AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR & DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, 4:2:2 de 8 bits sem compactação, 4:2:2 de 10 bits sem compactação, 4:4:4 de 10 bits sem compactação.

Software
Software Incluído
Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility e Blackmagic driver para Mac OS e Windows. Media Express, Blackmagic Desktop Video Utility e Blackmagic driver no Linux.

Atualização Interna de Software
Firmware integrado no driver do software. Carregado na inicialização do sistema ou através do atualizador de software.

Instalação Física
PCI Express 2.ª geração de 4 vias, compatível com slots PCI Express de 4, 8 e 16 vias no Mac OS, Windows e Linux. Por favor verifique as páginas de suporte para obter todos os requisitos técnicos do sistema.

Aplicativos de Software
DaVinci Resolve
Fusion
Final Cut Pro X
Adobe Premiere Pro CC
Avid Media Composer
Adobe After Effects CC
Avid Pro Tools
Steinberg Cubase
Autodesk Smoke
Adobe Photoshop CC

Outros aplicativos com suporte incluem: The Foundry Nuke, Grass Valley Edius, Steinberg Nuendo, Sony Catalyst Production Suite, Tools On Air Just: Play & Live & In, Softron MovieRecorder & MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Livestream Producer, Resolume Arena, Magix Vegas Pro & Movie Edit Pro Premium, Corel VideoStudio Pro, CyberLink PowerDirector, Vidblaster X & Studio & Broadcast, Uniplay One & CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, Imagine Communications Velocity & InfoCaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software MimoLive, Cinegy Capture Pro, vMix Live, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard & Coral CG, Glookast Capturer, Open Broadcaster Software Studio, Nautilus NEMO3D.

Padrões de Vídeo
Padrões de Vídeo SD
525i59.94 NTSC, 625i50 PAL

Padrões de Vídeo HD
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60

Padrões de Vídeo 2K (Apenas SDI)
2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p

Padrões de Vídeo Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30

Padrões de Vídeo 4K
4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p

Conformidade SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M SMPTE 372M, SMPTE 425M, SMPTE 2081, ITU-R BT.656 e ITU-R BT.601.

Suporte a Metadados SDI
RP 188/SMPTE 12M-2 e legendagem oculta.

Amostragem de Áudio
Taxa de amostragem padrão para televisão de 48 kHz a 24 bits.

Amostragem de Vídeo
4:2:2 e 4:4:4*
*4K é 4:2:2.

Precisão de Cor
10 bits.

Espaço de Cor
REC 601, REC 709.

Suporte Multitaxa
Conexões de vídeo SDI alternáveis entre SD/HD/2K e UHD.

Processamento
Conversão Descendente HD
Conversor descendente de hardware integrado e de alta qualidade emite sinais HD ou SD na saída SDI. Selecionável entre os modos letterbox, anamórfico 16:9 e corte central 4:3.

Conversão Ascendente HD
Conversão ascendente de software de SD para 720HD ou 1080HD durante captação. Selecionável entre pillarbox 4:3, pillarbox 14:9 e zoom 16:9.

Conversão Cruzada
Conversão cruzada de software de 720HD para 1080HD e 1080HD para 720HD na reprodução.

Efeitos em Tempo Real
Efeitos internos DaVinci Resolve e Final Cut Pro X. Efeitos Premiere Pro CC Mercury Playback Engine. Efeitos internos Avid Media Composer.

Conversão do Espaço de Cor
Em tempo real, baseada em hardware.

Sistemas Operacionais
Mac 10.13 High Sierra,
Mac 10.14 Mojave ou mais recentes.
Windows 7, 8.1 e 10, todos 64 bits.
Linux

Requisitos de Energia
Consumo de Energia
11 Watts.

Certificações EMC
FCC, CE e C‑Tick.

Especificações Ambientais
Temperatura Operacional
5° a 40° C (41° a 104° F)

Temperatura de Armazenamento
-20° a 45° C (-4° to 113° F)

Umidade Relativa
Cartão SD com software e manual

Incluso
DeckLink SDI 4K
