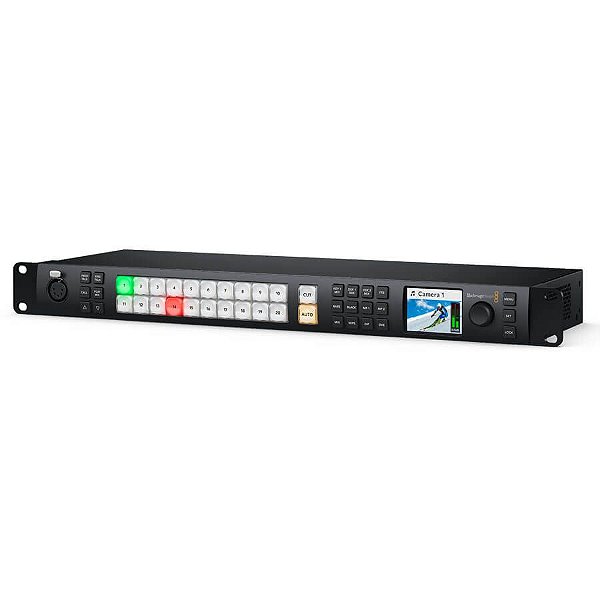

Blackmagic ATEM 2 M/E Constellation HD

Código: BLATMS21ME2H Marca:

O Blackmagic ATEM 2 M/E Constellation HD é um switcher de produção ao vivo de alta definição repleto de recursos avançados. O design 2 M/E inclui 20 entradas SDI 3G e 12 entradas SDI 3G auxiliares independentes com conversão de padrões. Inclui também uma saída de webcam USB, processador SuperSource, DVEs, chaveadores croma, leitores de mídia, multivisualização e muito mais. Há até intercomunicação integrada e um mixer de áudio Fairlight com EQ e dinâmica.

Características Técnicas
Total de Entradas de Vídeo
20

Total de Saídas de Vídeo
12

Taxas SDI
1.5G, 3G

Total de Entradas de Áudio
2 x entradas jack de 1/4 de polegada balanceadas, 1 x XLR de 5 pinos para intercomunicação.

Total de Saídas de Áudio
1 x XLR de 5 pinos para intercomunicação.

Entradas de Áudio SDI
2 canais de áudio embutidos em todas as entradas SDI.

Saídas de Áudio SDI
2 canais de áudio embutidos em todas as saídas SDI.

Conexões de Código de Tempo
Nenhuma.

Entrada de Sincronização
Tri-Sync ou Black Burst.

Ressincronização das Entradas de Vídeo
Em todas as 20 entradas.

Conversores de Taxa de Quadro e Formato
Em todas as 20 entradas.

Saída SDI Aux
Qualquer uma das 12 saídas SDI.

Saídas de Pré-Visualização SDI
Qualquer uma das 12 saídas SDI.

Saídas de Programa SDI
Qualquer uma das 12 saídas SDI.

Saída de Programa SDI com Conversão Descendente
Nenhuma.

Saída Webcam
1 x USB-C com suporte a 720p ou 1080p na taxa de quadros de PGM.

Total de Multivisualizações
2 x 3G-SDI

Conexão com Painel de Controle
Ethernet. Conexão direta entre painel e chassi, ou via rede.

Gerador de Código de Tempo Interno
Sim.

Intercomunicação
RJ45 para sistemas de intercomunicação de terceiros.

Saída de Sinalização
Adicionada via conexão ethernet ao produto Blackmagic Design GPI and Tally Interface. (Não incluído).

Ethernet
Suporta 10/100/1000 BASE-T.

Interface do Computador
1 x USB-C com suporte a USB 3.1 Gen 1 (5 Gb/s).

Padrões
Padrões de Vídeo SD
Nenhuma.

Padrões de Vídeo HD
720p50, 720p59.94, 720p60.
1080i50, 1080i59.94, 1080i60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.

Conformidade SDI
SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A e B.

Amostragem de Vídeo
4:2:2

Precisão de Cor
10 bits.

Espaço de Cor
REC 709

Comutação Automática SDI
Detecção automática de 1.5G-SDI e 3G-SDI nível A e B.

Especificidades Do Produto
Chaveadores Upstream

8

Chaveadores Downstream
2

Chaveadores Croma Avançados
8

SuperSource
1

Suporte à Intercomunicação
Sim.

Suporte a Mix Minus
Sim.

Chaveadores Linear/Luma
11

Chaveador de Transição (Vinheta/DVE)
2 vinheta de transição, 2 DVE.

Número Total de Camadas
15

Geradores de Padrão
11

Geradores de Cor
2

Painel de Controle
Alternância emergencial com painel frontal, virtual ou físico opcional.

Janelas Roteáveis
32

Sinalização
Indicação em vermelho para programa e verde para pré-visualização.

Rotulagem das Janelas de Fonte
Sim.

Monitoramento por Multivisualização
Monitoramento por Multivisualização

2 x multivisualizações configuráveis com 16, 13, 10, 7 ou 4 janelas cada. Incluem monitoramento de Programa, Pré-visualização, Entradas, Leitores de Mídia, Chaveador Downstream, Alimentação Limpa com rotulação opcional e medidores de áudio.

Padrão de Vídeo da Multivisualização
HD

Resolução Mínima do Visor
1366 x 768

Leitor de Mídia
Leitores de Mídia

2

Canais
Sinais de preenchimento e chave para cada leitor de mídia.

Capacidade de Imagens Estáticas no Pool de Mídia
60

Capacidade de Clipes no Pool de Mídia
2 x até 1080p60.

Duração Máxima de Clipes em 720 HD
no Leitor de Mídia

800 quadros.

Duração Máxima de Clipes em 1080 HD
no Leitor de Mídia

400 quadros.

Formato de Imagens Estáticas no Pool de Mídia
PNG, TGA, BMP, GIF, JPEG e TIFF.

Formato de Arquivos de Vídeo no Pool de Mídia
Sequência TGA.

Formato de Arquivos de Áudio no Pool de Mídia
WAV, MP3 e AIFF.

Display
Painel Frontal
Monitor LCD integrado de 2,2 polegadas para vídeo, 22 botões LED para configuração e alternância emergencial, 8 botões de fontes, 4 botões de transição, 6 botões de seleção de intercomunicação e mixagem, controle giratório de menu e botão de definição, botão de travamento frontal.

Processamento
Atraso de Processamento
< 10 linhas.

Mixer de Áudio
Mixer de 48 canais.

Liga/Desliga/Audio-Follow-Video selecionável.
Medição de nível e pico.
Controle de ganho do máster.
EQ paramétrico de 6 bandas, Dinâmica incluindo Expansor, Portão, Compressor e Limitador.

Software
Painel de Controle Incluso
Painel ATEM Software Control incluído gratuitamente para Mac 11.11 Big Sur, Mac 12 Monterey ou mais recentes; e Windows 10 ou 11.

Atualizações de Software
Utilizando conexão direta via USB ou Ethernet a computadores macOS ou Windows. Inclui utilitário ATEM Setup.

Configuração
Configuração via ATEM Software Control Panel, com exceção do endereço IP do chassi ATEM, que é configurado através do utilitário ATEM Setup conectado via USB ao chassi.

Sistemas Operacionais
Mac 11.1 Big Sur,
Mac 12.0 Monterey ou mais recentes.
Windows 10 e 11.

Requisitos de Energia
Fonte de Alimentação

1 x 100 - 240 V AC interna.

Consumo de Energia
52W

Instalação Física
Instalação Física

Ocupa 1 unidade de rack.

Especificações Ambientais
Temperatura Operacional

0 a 40 °C (32 a 104 °F)

Temperatura de Armazenamento
-20 a 60 °C (-4 a 140 °F)

Umidade Relativa
0 a 90% sem condensação.

Incluso
ATEM 2 M/E Constellation HD
Encarte de boas-vindas com código QR para download do software.
