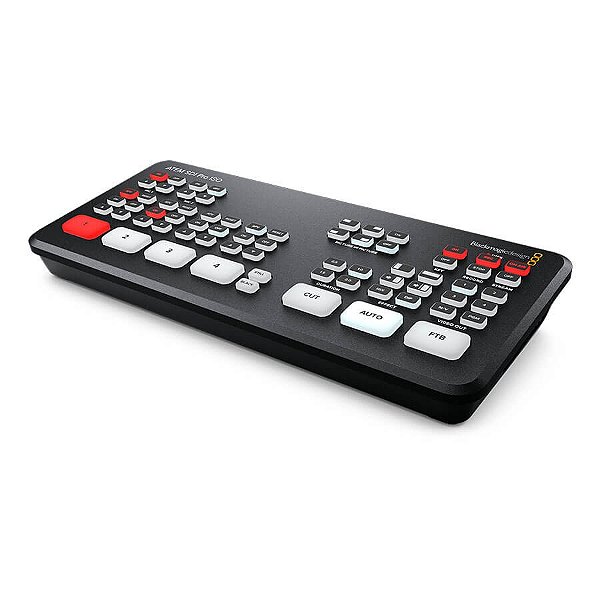

Blackmagic ATEM SDI Pro ISO

O Blackmagic ATEM SDI Pro ISO, inclui todos os recursos do ATEM SDI, além de streaming e gravação de cinco fluxos de vídeo em tempo real integrado. Realiza streaming e gravação de cinco fluxos de vídeo em tempo real. Ou seja, uma alimentação de todas as entradas para edição multicâmera. Um projeto DaVinci Resolve é salvo para que você possa abrir sua produção ao vivo e editar, remontar o som e corrigir as cores.

O switcher também conta com webcam USB, duas saídas SDI, mixer de áudio Fairlight com EQ e dinâmica, DVE para picture-in-picture, efeitos de transição, chave croma para telas verdes, Pool de mídia com até 20 fotogramas para títulos e o aplicativo ATEM Software Control gratuito.

Características Técnicas
Conexões
Total de Entradas de Vídeo
4

Total de Saídas
3

Total de Saídas Auxiliares
2

Total de Entradas de Áudio
2 x miniconectores estéreo tipo jack de 3,5 mm.

Total de Saídas de Áudio
Nenhuma, somente áudio embutido.

Conexão de Código de Tempo
Nenhuma.

Entradas de Vídeo SDI
4 x 3G-SDI, HD de 10 bits, alternáveis.
2 canais de áudio embutido.

Ressincronização das Entradas de Vídeo
Em todas as 4 entradas SDI.

Conversores de Taxa de Quadro e Formato
Em todas as 4 entradas SDI.

Saídas de Programa SDI
2

Ethernet
Ethernet suporta 10/100/1000 BaseT para streaming ao vivo, controle por software, atualizações de software e conexão do painel direta ou por rede.

Interface do Computador
1 x USB 3.1 Tipo C de 1ª geração para gravação em drives externos, saída de webcam, controle por software, atualizações de software e conexão do painel.

Padrões
Padrões de Entrada de Vídeo HD
720p50, 720p59.94, 720p60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
1080i50, 1080i59.94, 1080i60.
Padrões de Saída de Vídeo HD
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
Padrões de Streaming de Vídeo
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
Padrões de Vídeo Ultra HD
Nenhuma.

Amostragem de Vídeo
YUV 4:2:2.

Precisão de Cor
10 bits.

Espaço de Cor
Rec 709.

Conversão do Espaço de Cor
Em tempo real, baseada em hardware.

Especificidades do Produto
Chaveadores Upstream
1

Chaveadores Downstream
1

Chaveadores Croma Avançados
1

Chaveadores Linear/Luma
2

Chaveador para Transição
Apenas DVE.

Número Total de Camadas
5

Geradores de Padrão
1

Geradores de Cor
2

DVE com Bordas e Sombreamento
1

Interface
Resolução mínima do monitor de 1366 x 768.

Áudio
Mixer de Áudio
Mixer com 6 entradas de 2 canais.

Liga/Desliga/Audio-Follow-Video selecionáveis por canal, além de controle de ganho separado por canal.

Medição de nível e pico. Inclui novas ferramentas Fairlight de aprimoramento de áudio: Compressor, portão, limitador e equalizador paramétrico de 6 bandas. Controle de ganho mestre.

Entrada Analógica
Estéreo não balanceada.

Atraso da Entrada Analógica
Até 8 quadros.

Impedância da Entrada
1,8 k

Nível de Entrada Máximo
+6 dBV

Alimentação do Microfone
Disponível em ambos miniconectores tipo jack de 3,5 mm.

Streaming
Streaming Direto
O ATEM SDI Pro ISO suporta streaming direto ao vivo por Ethernet usando Protocolo de Mensagens em Tempo Real (RTMP) ou uma conexão de internet móvel compartilhada via USB-C.

Gravação
Gravação Direta de Vídeo e Áudio
Porta de expansão USB-C 3.1 de 1ª geração para gravação direta em mídias externas.

Gravação de Vídeo
4 x entradas SDI ISO como arquivos H.264 .mp4 em até 70 Mb/s de qualidade com áudio AAC no padrão de vídeo ATEM.

1 x saída de programa como arquivo H.264 .mp4 na configuração de qualidade Streaming com áudio AAC no padrão de vídeo ATEM.

Gravação de Áudio
6 x entradas de áudio de 2 canais gravadas como arquivos .wav de 24 bits a 48 KHz separadamente. Inclui 2 x entradas de áudio estéreo analógico e 4 x entradas SDI de áudio embutido de 2 canais.

Switching
Corte de programa gravado como um arquivo de projeto .drp do DaVinci Resolve.

Formatos de Mídia
Suporte para mídias formatadas em sistemas de arquivo exFAT (Windows/Mac) ou HFS+ (Mac).

Monitoramento por Multivisualização
Monitoramento por Multivisualização
1 x 10 visualizações, incluindo programa/pré-visualização configuráveis à esquerda e à direita, 4 entradas SDI, leitor de mídia, status de streaming, status de gravação e medidores de áudio.

Padrão de Vídeo da Multivisualização
HD.

Leitor de Mídia
Leitores de Mídia
1

Canais
Sinais de preenchimento e chave para cada leitor de mídia.

Capacidade de Imagens Estáticas no Pool de Mídia
20 com preenchimento e chave.

Formato de Imagens Estáticas no Pool de Mídia
PNG, TGA, BMP, GIF, JPEG e TIFF.

Controle
Painel de Controle
Painel de controle integrado. Painel de controle por software com controle de câmera incluído. Compatível com painel de controle físico opcional.

Conexão com Painel de Controle
Ethernet compatível com 10/100/1000 BaseT. Ethernet usada para conexão direta entre o painel e o chassi, ou via rede. O ATEM SDI Pro ISO também é compatível com conexão USB-C direta. Ethernet ou USB‑C usadas para atualizar o software.

Compatibilidade com Painel de Controle
Inclui ATEM Software Control Panel. Também é compatível com ATEM 1 M/E Advanced Panel, ATEM 2 M/E Advanced Panel e ATEM 4 M/E Advanced Panel. O ATEM SDI Pro ISO pode ser configurado com o utilitário Blackmagic Videohub Hardware Panel Setup para rotear fontes para destinos utilizando o Videohub Smart Control Pro e o Videohub Master Control Pro.

Painel de Controle Incluso
ATEM Software Control Panel incluído gratuitamente para Mac Big Sur 11.0, Mac Monterey 12.0 ou mais recente e Windows 10 de 64 bits ou Windows 11.

Software
Atualizações de Software
Utilizando conexão via USB ou Ethernet direta a computadores macOS ou Windows. Inclui ATEM Switcher Utility.

Configuração
Via ATEM Software Control Panel, com exceção do endereço IP do chassi ATEM que é configurado através do ATEM Switcher Utility conectado ao chassi via USB.

Sistemas Operacionais
Mac 11.0 Big Sur,
Mac 12.0 Monterey ou mais recentes.
Windows 10, 64 bits.
Windows 11.

Requisitos de Energia
Fonte de Alimentação
1 x fonte de alimentação externa de 12 V.

Consumo de Energia
36W

Especificações Ambientais
Temperatura Operacional
5 a 40 °C (41 a 104 °F)

Temperatura de Armazenamento
-10 a 60 °C (14 a 140 °F)

Umidade Relativa
0% a 90% sem condensação.

Incluso
ATEM SDI Pro ISO
Fonte de alimentação DC de 12 V externa com adaptadores de tomada universais.
