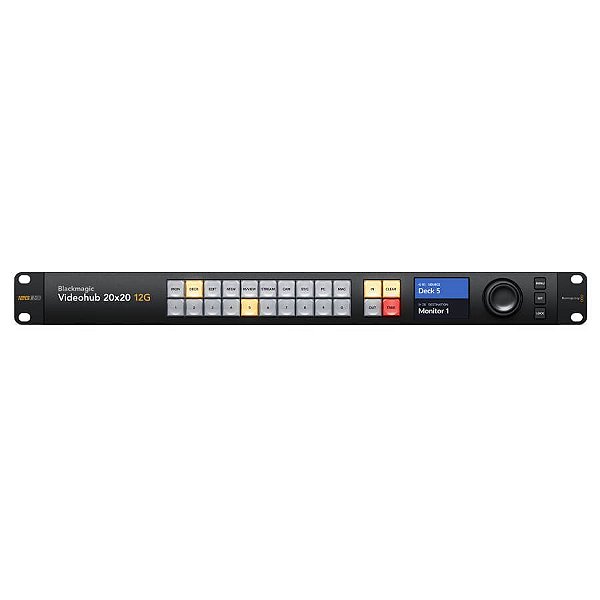

O Blackmagic Videohub 20x20 12G, é um roteador de vídeo avançado com latência zero e suporte para qualquer combinação de SD, HD e Ultra HD no roteador ao mesmo tempo. Inclui 20 entradas 12G-SDI, 20 saídas 12G-SDI e conexões de referência em uma unidade de rack.

O LCD no painel frontal, permite acompanhar os vídeos antes de rotear e exibe claramente os rótulos de roteamento e padrões de vídeo. O roteamento pode ser executado via botões de inserção direta ou seletor rotativo com engrenagem eletrônica. Também inclui retemporização SDI, controle Ethernet externo e suporta todos os padrões de vídeo SDI até 2160p60.

Características Técnicas
Conexões
Entradas de Vídeo SDI

20

Saídas de Vídeo SDI
20

Taxas SDI
DVB-ASI, 270Mb, 1.5G, 3G, 6G, 12G.

Ressincronização das Entradas de Vídeo
Nenhum.

Retemporização SDI
Em todas as saídas SDI.

Entradas de Sincronização
Tri-Sync ou Black Burst.

Saídas de Referência
Saída loop com término de referência.

Ethernet
Suporta 10/100/1000 BASE-T.

Interface do Computador
USB-C

Padrões
Padrões de Vídeo SD

525i59.94 NTSC, 625i50 PAL.
Padrões de Vídeo HD
720p50, 720p59.94, 720p60.
1080i50, 1080i59.94, 1080i60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60.
1080PsF23,98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30.
Padrões de Vídeo 2K
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI.
2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI.
Padrões de Vídeo Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60.
Padrões de Vídeo 4K
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI.
Conformidade SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M Nivel A e B
SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-10, ITU‑R BT.656 e ITU‑R BT.601
Amostragem de Áudio SDI
Taxa de amostragem padrão para televisão de 48 kHz e 24 bits.

Amostragem de Vídeo SDI
YUV 4:2:2 e RGB 4:4:4

Precisão de Cor SDI
RGB 4:4:4 de 10 e 12 bits em todos os modos HD e 2K; modos Ultra HD a até 2160p30; e modos 4K a até 4Kp30 DCI. YUV 4:2:2 de 10 bits em todos os modos.

Espaço de Cor SDI
REC 601, REC 709, REC 2020.

Comutação Automática SDI
Seleciona automaticamente entre 270 Mb SD-SDI, 1.5G HD-SDI, 3G nível A e nível B HD-SDI, 6G HD-SDI, 12G-SDI e DVB-ASI em todas as entradas para que cada uma possa operar em um padrão televisivo diferente.

Suporte a Metadados SDI
Dados auxiliares para identificação de carga útil de vídeo conforme SMPTE 352M.

Controle
Painel de Controle Integrado
24 botões para controle local do Videohub com 3 botões e seletor de busca para controle de menu. Visor colorido de 2,2 polegadas.

Painel de Controle Externo
Inclui painel de controle por software Blackmagic Videohub para Mac e Windows. Compatível com os painéis físicos Videohub Smart Control Pro e Videohub Master Control Pro. Inclui Blackmagic Videohub SDK e Ethernet Videohub Control Protocol.

Conexão com Painel de Controle
Ethernet

Software
Controle por Software
Controle de roteador gratuito incluído para Windows™ e Mac™.

Atualização do Software Interno
Via aplicativo atualizador incluído.

Sistemas Operacionais
Mac 12.0 Monterey,
Mac 13.0 Ventura ou mais recentes.
Windows 10, 64 bits.
Windows 11.

Display
Indicações
LCD de 2,2 polegadas integrado para vídeos e configurações de menu.

Requisitos de Energia
Fonte de Alimentação

1 x 100 - 240 V AC, 50/60 Hz interna. Cabo de alimentação IEC necessário.

Proteção Contra Queda de Energia
Conexões de ponto de cruzamento preservadas e restauradas instantaneamente na inicialização.

Consumo de Energia
27,5 W máx.

Instalação Física
1 unidade de rack de altura.

Especificações Ambientais
Temperatura Operacional

0 a 40 °C (32 a 104 °F)

Temperatura de Armazenamento
-20 a 60 °C (-4 a 140 °F)

Umidade Relativa
0% - 90% sem condensação.

Incluso
Blackmagic Videohub 20x20 12G
Encarte de boas-vindas com código QR para download do software.
