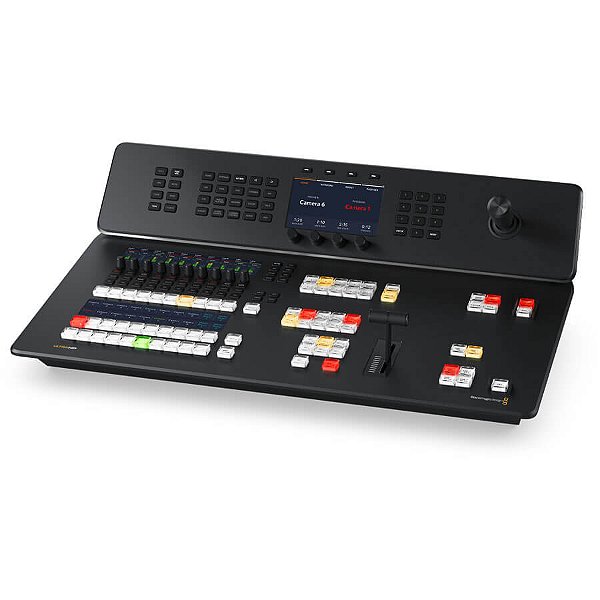

Blackmagic ATEM Television Studio 4K8

Código: SWATEMTVSTA4K8 Marca:

Tenha em sua produção um switcher de produção ao vivo Ultra HD com um painel de controle profissional integrado. O Blackmagic ATEM Television Studio 4K8, é um estúdio de produção ao vivo completo e de qualidade profissional que inclui 8 entradas 12G-SDI, 10 saídas 12G-SDI auxiliares para gravadores externos, switch de Ethernet 10G com 4 portas, streaming integrado, gravador de másters, multivisualização, suporte a webcam por USB, 2 DVEs, SuperSource, 4 Chaveadores Croma ATEM Avançados, 2 leitores de mídia, intercomunicação e muito mais.

Características Técnicasa
Conexões
Entradas de Vídeo SDI
8

Saídas de Vídeo SDI
12

Taxas SDI
1.5G, 3G, 6G, 12G

Saídas de Vídeo HDMI
1

Total de Entradas de Áudio
2 x XLR com áudio analógico balanceado,

1 x BNC de 32 canais com áudio digital MADI,
2 x RCA com áudio analógico estéreo,
1 x XLR de 5 pinos para intercomunicação.

Total de Saídas de Áudio
4 x jack de 1/4 de polegada com áudio analógico,

1 x BNC de 64 canais com áudio digital MADI, até 50 ativos,
1 x XLR de 5 pinos para intercomunicação.

Entradas de Áudio SDI
4 canais de áudio embutido em todas as entradas SDI.

Saídas de Áudio SDI
16 canais configuráveis.

Conexões de Código de Tempo
1 x entrada BNC, 1 x saída BNC.

Entrada de Sincronização
1 x entrada BNC, 1 x saída BNC.

Tri-Sync ou Black Burst.

Ressincronização das Entradas de Vídeo
Em todas as 8 entradas.

Conversores de Taxa de Quadro e Formato
Em todas as 8 entradas.

Saídas SDI Aux
10

Saídas de Programa SDI
1

Saída Webcam
2 x USB-C com suporte a 720p ou 1080p na taxa de quadros de PGM.

Total de Multivisualizações
1 x 12G-SDI

1 x HDMI 2.0

Remoto
RJ12 com suporte a RS-422.

Conexão com Painel de Controle
Ethernet. Conexão direta entre painel e chassi, ou via rede.


Gerador de Código de Tempo Interno
Sim.

Intercomunicação
RJ45 para sistemas de intercomunicação de terceiros.

Saída de Sinalização
Adicionada via conexão ethernet ao produto Blackmagic Design GPI and Tally Interface. (Não incluído).

Ethernet
4 x RJ45 com switch de rede de internet. Suporta 10/100/1000/10G BASE-T.

Interface do Computador
2 x USB-C compatíveis com USB 2.0 para gravação em drives externos, saída de webcam, controle de software, atualizações de software e conexão do switcher.

Padrões
Padrões de Vídeo SD
Nenhum.

Padrões de Entrada de Vídeo HD
720p50, 720p59.94, 720p60.
1080i50, 1080i59.94, 1080i60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
Padrões de Entrada de Vídeo Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97.
2160p30, 2160p50, 2160p59.94, 2160p60.

Conformidade SDI
SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Nivel  A e B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 e SMPTE 2082-10.

Amostragem de Vídeo
4:2:2

Precisão de Cor
10 bits.

Espaço de Cor
REC 709 e REC 2020.

Comutação Automática SDI
Detecção automática de 1.5G-SDI, 3G-SDI nível A ou B, 6G-SDI e 12G-SDI.

Especificação do Produto
Quantidade de Fileiras de Efeitos de Mixagem

1

Pontos de Cruzamento Diretos
10

Pontos de Cruzamento Deslocados
20

Tipo de Botão de Cruzamento
LED tricolor.

Rótulo de Cruzamento
LCD de 6 fileiras e 24 caracteres

Pré-visualização de Transições
1

Barramento de Seleção de Fontes
1

Botões Dedicados para Macro
10 e 10 adicionais deslocados.

Botões de Tipo de Transição
5

Taxa de Transição
Configurada na exibição do menu do sistema no LCD.

Botões de Chave
8

Botões AUX
12

Alavanca Fader
1

Botões de Gravação
2

Botões de Streaming
2

Selecionadores de Transição DSK
6

Botões Fade To Black
1

Displays LCD do Sistema
1

Teclado Numérico
1

Joystick de 3 Eixos
1

Chaveadores Upstream
4

Chaveadores Downstream
2

Chaveadores Croma Avançados
4

SuperSource
1

DVEs
2

Chaveadores Linear/Luma
7

Chaveador de Transição (Vinheta/DVE)
1 Vinhetas, 1 DVE.

Número Total de Camadas
8

Geradores de Padrão
7

Geradores de Cor
2

Painel de Controle
Painel integrado com total controle de comutação e configurações.

Janelas Roteáveis
16

Rotulagem das Janelas de Fonte
Sim.

Sinalização
Indicação em vermelho para programa e verde para pré-visualização.

Suporte à Intercomunicação
Sim.

Suporte a Mix Minus
Sim.

Streaming
Streaming Direto
Suporta streaming direto ao vivo por Ethernet usando Protocolo de Mensagens em Tempo Real (RTMP) ou uma conexão de internet compartilhada via USB-C.

Gravação
Gravação Direta de Vídeo e Áudio
Gravação direta em uma memória flash M.2 interna ou mídias externas através das portas de expansão USB-C.

Gravação de Vídeo
Programa gravado como um arquivo H.264 .mp4 na configuração de qualidade de streaming no padrão de vídeo ATEM com áudio AAC.

Formatos de Mídia
Suporte para mídias formatadas em exFAT (Windows/Mac). APFS ou HFS+ (Mac).

Monitoramento por Multivisualização
Monitoramento por Multivisualização

1 x multivisualização via SDI e HDMI configurável com 16, 13, 10, 7 ou 4 visualizações. Inclui monitoramento de Programa, Pré-visualização, Entradas, Leitores de Mídia, DSKs, SuperSource, Alimentação Limpa com rotulação opcional e medidores de áudio.

Padrão de Vídeo da Multivisualização
HD ou Ultra HD.

Resolução Mínima do Visor
1366 x 768

Leitor de Mídia
Leitores de Mídia

2

Canais
Sinais de preenchimento e chave para cada leitor de mídia.

Capacidade de Imagens Estáticas no Pool de Mídia
20

Formato de Imagens Estáticas no Pool de Mídia
PNG, TGA, BMP, GIF, JPEG e TIFF.

Capacidade de Clipes no Pool de Mídia
2 x até 1080p60.

Duração Máxima de Clipes em 720 HD no Leitor de Mídia
720 quadros.

Duração Máxima de Clipes 1080 HD no Leitor de Mídia
360 quadros.

Duração Máxima de Clipes em 2160 HD no Leitor de Mídia
90 quadros.

Formato de Arquivos de Vídeo no Pool de Mídia
Sequência TGA.

Formato de Arquivos de Áudio no Pool de Mídia
WAV, MP3 e AIFF.

Processamento
Atraso de Processamento
< 10 linhas com genlock e no mesmo formato que o switcher.

Mixer de Áudio
Mixer de 58 canais.

Liga/Desliga/Audio-Follow-Video selecionável.
Medição de nível e pico.
Controle de ganho mestre.
EQ paramétrico de 6 bandas, Dinâmica incluindo Expansor, Portão, Compressor e Limitador.

Controle de Câmera
Quando usado com a maioria das câmeras Blackmagic Design, o ATEM pode controlar foco, íris e zoom das lentes compatíveis, bem como as configurações da câmera, incluindo ganho, balanço de branco, tonalidade, obturador, filtro ND, corretor de cores, sinalização e ínicio/parada da gravação.

Conversão Descendente
1 x multivisualização

Software
Painel de Controle Incluso
ATEM Software Control Panel incluído gratuitamente para Mac 12.0 Monterey, Mac 13.0 Ventura ou mais recentes e Windows 10 ou 11.

Atualizações de Software
Utilizando conexão direta via USB ou Ethernet a computadores macOS ou Windows. Inclui utilitário ATEM Setup.

Sistemas Operacionais
Mac 12.0 Monterey,
Mac 13.0 Ventura ou mais recentes.
Windows 10 e 11.

Requisitos de Energia
Fonte de Alimentação

1 x 100 - 240 AC interna de 50/60Hz com plugue C14 IEC.
1 x entrada XLR 12 V DC de 4 pinos para alimentação externa ou uso de bateria.

Consumo de Energia
A ser anunciado.

Instalação Física
Instalação Física

Montagem embutida ou em mesa.

Especificações Ambientais
Temperatura Operacional

0 a 40 °C (32 a 104 °F)

Temperatura de Armazenamento
-20 a 60 °C (-4 a 140 °F)

Umidade Relativa
0% - 90% sem condensação.

Incluso
ATEM Television Studio 4K8
Encarte de boas-vindas com código QR para download do software.
