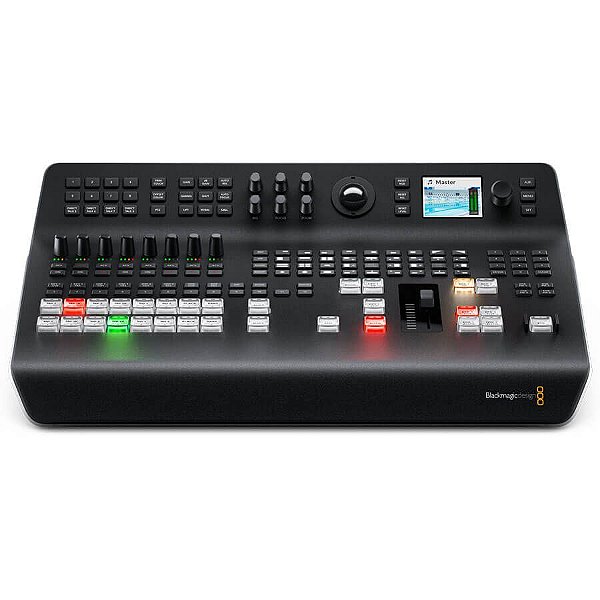

Blackmagic ATEM Television Studio Pro 4K

O ATEM Television Studio Pro 4K possui oito entradas 12G-SDI independentes para operar em todos os formatos populares de HD e Ultra HD em até 2160p60. Cada entrada possui ressincronização e um conversor de padrões de baixa latência completo, o que significa que a entrada se adapta automaticamente ao formato do switcher. Você pode operar até 8 entradas, todas com formatos de vídeo diferentes! O mixer de áudio Fairlight atualizado possui dinâmica, equalizador paramétrico de seis bandas, dois canais mono separados e simulador estéreo com atraso de áudio nas entradas analógicas. O ATEM Television Studio Pro 4K também inclui Chave Croma ATEM Avançada, multivisualização Ultra HD e clipes em movimento no pool de mídia.

Características Técnicas​
Conexões
Total de Entradas de Vídeo
8

Total de Saídas
12

Total de Saídas Aux
1

Taxas SDI
1.5G, 3G, 6G, 12G.

Total de Entradas de Áudio
2 x XLR. 1 x microfone.

Total de Saídas de Áudio
1 x fone de ouvido.

Entradas de Vídeo SDI
8 x HD/UHD de 10 bits alternáveis. 2 canais de áudio embutido.

Entradas de Vídeo HDMI
Nenhuma.

Entradas de Sincronização
Tri-Sync ou Black Burst.

Ressincronização da Entrada de Vídeo
Em todas as 8 entradas.

Conversores de Taxa de Quadro e Formato
Em todas as 8 entradas.

Saídas de Programa SDI
9 x HD/UHD de 10 bits alternáveis.

Saídas de Áudio SDI
2 canais embutidos na saída SDI.

Monitoramento por Multivisualização
1

Vídeo de Multivisualização
1 x SDI e 1 x HDMI.

Padrões
Padrões de Vídeo SD
Nenhum.

Padrões de Vídeo HD
720p50, 720p59.94
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p50, 1080p59.94

1080i50, 1080i59.94

Padrões de Vídeo Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p50, 2160p59.94

Conformidade SDI
292M e 424M, 2081, 2082.

Amostragem de Vídeo
4:2:2 de 10 bits.

Precisão de Cor
4:2:2 de 10 bits.

Espaço de Cor
4:2:2 YUV.

Resoluções de Entrada para Computadores
720p50, 720p59.94
1080p23.98, 1080p24, 1080p25, 1080p29.97,1080p30, 1080p50, 1080p59.94, 1080p60
1080i50, 1080i59.94, 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60.

Conversão do Espaço de Cor
Nenhuma.

Processamento de Atraso
6 linhas.

Mixer de Áudio
12 entradas x 2 mixers de canais.

On/Off/Audio-Follow-Video selecionáveis por canal, além de controle de ganho separado por canal.

Medição de nível e pico. Inclui novas ferramentas Fairlight de melhoramento de áudio: Compressor, portão, limitador e equalizador paramétrico de seis bandas. Linha de atraso e sintetizador estéreo somente nas entradas XLR.

Controle de ganho do master. Controle do nível de saída do fone de ouvido com mix separado de programa, intercomunicação e sidetone.

Especificidades Do Produto
Chaveadores Upstream
1 com chave croma/linear/luma.

Chaveadores Downstream
2

Chaveadores Croma
1

Chaveadores Linear/Luma
3

Suporte à Intercomunicação
Integrado, utiliza fones de ouvido aeronáuticos.

Suporte a Mix Minus
Sim, nas 8 saídas PGM da câmera.

Chaveador de Transição (Stinger/DVE)
Stinger e DVE.

Número Total de Camadas
5

Geradores de Padrão
2

Geradores de Cor
2

DVE com Bordas 3D e Sombreamento
1

Interface
Resolução mínima do monitor de 1366 x 768.

Número de Janelas
1 x 10

Janelas Roteáveis
8 roteáveis e 2 fixas para programa e pré-visualização.

Sinalização
Indicação em vermelho para programa e verde para pré-visualização.

Saída de Sinalização
Embutido via SDI. Adicionada via conexão ethernet ao produto Blackmagic Design GPI and Tally Interface. (Não incluída)

Rotulagem das Janelas de Fonte
Sim.

Monitoramento por Multivisualização
1 x 10 visualizações.

Padrão de Vídeo da Multivisualização
HD/Ultra HD.

Leitor De Mídia
Leitores de Mídia
2, com memória flash não volátil.

Capacidade de Fotogramas no Pool de Mídia
20 com preenchimento e chave.

Formato de Fotogramas no Pool de Mídia
PNG, TGA, BMP, GIF, JPEG e TIFF.

Canais
Sinais de preenchimento e chave para cada leitor de mídia.

Capacidade de Clipes do Pool de Mídia
2 com preenchimento e chave. Pool compartilhado.

Formato de Arquivos de Clipes no Pool de Mídia
Sequência TGA.

Duração Máxima de Clipes 720 HD no Leitor de Mídia
1440 quadros.

Duração Máxima de Clipes 1080 HD no Leitor de Mídia
360 quadros.

Duração Máxima de Clipes Ultra HD no Leitor de Mídia
90 quadros.

Formato de Arquivos de Áudio no Pool de Mídia
WAV, MP3 e AIFF.

Controle
Painel de Controle
Integrado com o controle de câmera. Painel de controle por software incluído. Suporte para painel broadcast opcional.

Compatibilidade com Painel de Controle
Inclui ATEM Software Control Panel. Também é compatível com o ATEM 1 M/E Broadcast Panel e o ATEM 2 M/E Broadcast Panel.

Painel de Controle Incluso
ATEM Software Control Panel incluído gratuitamente para macOS Sierra 10.12, macOS High Sierra 10.13 ou mais recentes e Windows 8.1 de 64 bits ou Windows 10 de 64 bits.

Software
Atualizações de Software
Usando USB diretamente conectado a computadores macOS ou Windows. Inclui ATEM Switcher Utility.

Configuração
Configuração via ATEM Software Control Panel, com exceção do endereço IP do chassi ATEM que é configurado através do ATEM Switcher Utility conectado via USB ao chassi.

Sistemas Operacionais
macOS 10.12 Sierra,
macOS 10.13 High Sierra ou mais recentes.
Windows 8.1 ou
Windows 10.

Requisitos De Potência
Fonte de Alimentação
1 x 110 - 240 V AC interna. 12 V DC de 4 pinos.

Consumo de Energia
70 W

Especificações Ambientais
Temperatura Operacional:
5° C a 40° C

Temperatura de Armazenamento:
-20° a 60° C (-4° a 140° F)

Umidade Relativa:
0% - 90% sem condensação

Incluso
ATEM Television Studio Pro 4K
Cartão SD com software e manual.

Garantia
12 meses de garantia limitada do fabricante.
