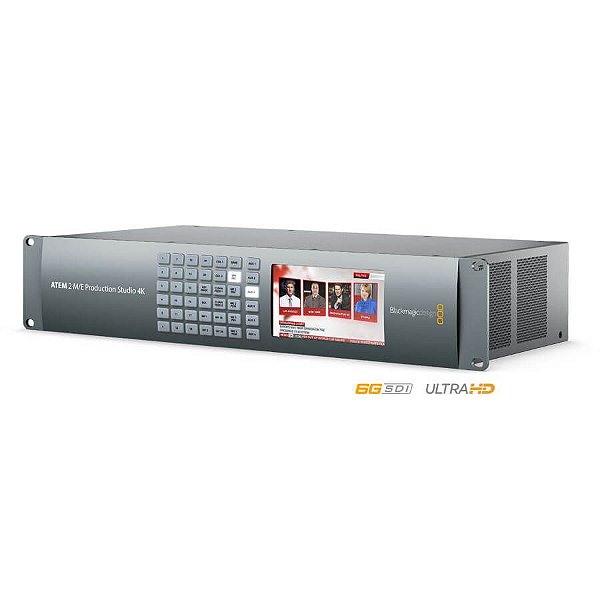

Blackmagic ATEM 2 M/E Production Studio 4K

O ATEM 2 M/E Production Studio 4K, da Blackmagic Design, permite que você realize produções multicâmera ao vivo de qualidade broadcast em SD, HD ou em impressionante Ultra HD!

Inclui 20 entradas com ressincronizadores integrados para que você possa conectar a mais ampla variedade de fontes de vídeo, como câmeras, gravadores de disco e computadores, para eventos como apresentações musicais e esportes ao vivo!

O ATEM 2 M/E Production Studio 4K, possui recursos broadcast avançados, como chave croma, transições personalizadas, chaveadores upstream e downstream, efeitos DVE, SuperSource, mixer de áudio, 2 x multivisualizadores, pool de mídia e mais!
Também oferece conexões 6G-SDI e HDMI 4K e 6 saídas auxiliares para os cortes de câmera mais avançados em produções ao vivo.

Características Técnicas
Conexões
Total de Entradas de Vídeo
21 com 20 ativas

Total de Saídas de Vídeo
16

Total de Saídas Aux
6

Taxas SDI
270Mb, 1.5G, 3G, 6G.

Total de Entradas de Áudio
2 x XLR. 2 x RCA.

Total de Saídas de Áudio
2 x XLR para programa. 2 x XLR para monitoramento.

Conexões de Código de Tempo
1 x entrada XLR. 1 x saída XLR.

Entrada de Sincronização
Tri-Sync ou Black Burst.

Ressincronização da Entrada de Vídeo
Em todas as 20 entradas.

Entradas de Vídeo SDI
20 x SD/HD/Ultra HD 4K de 10 bits alternáveis. 2 canais de áudio embutido.

Entradas de Vídeo HDMI
1 x HDMI tipo A. SD/HD/Ultra HD 4K de 10 bits alternável. 2 canais de áudio embutido.

Saídas de Áudio SDI
2 canais embutidos no processamento SDI em todas as saídas.

Saídas de Programa SDI
3 x SD/HD/Ultra HD 4K de 10 bits alternáveis.

Saídas de Programa HDMI
1 x HDMI tipo A, SD/HD/Ultra HD 4K de 10 bits alternável.

Saídas de Programa SDI com Conversão Descendente
1 x 10 bits (Ultra HD 4K para HD).

Saídas de Pré-Visualização SDI
1 x SD/HD/Ultra HD 4K de 10 bits alternável.

Quantidade de Multivisualizações
2

Saídas de Multivisualização SDI
2

Saídas de Multivisualização HDMI
2

Conexão do Painel de Controle
Ethernet compatível com 10/100/1000 BaseT. Permite conexão direta entre painel e chassi, ou via rede.

Saída de Sinalização
Adicionada via conexão ethernet ao produto Blackmagic Design GPI and Tally Interface. (Não incluído).

Interface do Computador
1 x porta USB 2.0.

Padrões
Padrões de Vídeo SD
525i59.94 NTSC, 625i50 PAL

Padrões de Vídeo HD
720p50, 720p59.94
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p50, 1080p59.94
1080i50, 1080i59.94

Padrões de Vídeo Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97

Conformidade SDI
SMPTE 259M, SMPTE 292M, SMPTE 424M.

Amostragem de Vídeo
4:2:2.

Precisão de Cor
10 bits.

Espaço de Cor
REC 601, REC 709, REC 2020.

Resoluções de Entrada HDMI para Computadores
720 x 480i 59.94Hz,
720 x 576i 50Hz,
1280 x 720 59.94Hz,
1280 x 720 50Hz,
1920 x 1080 50Hz,
1920 x 1080 59.94Hz,
3840 x 2160 23.98Hz,
3840 x 2160 24Hz,
3840 x 2160 25Hz,
3840 x 2160 29.97Hz.
Nota: Também são compatíveis: entradas 24, 30 e 60 Hz quando o switcher estiver nos formatos 23.98, 29.97 e 59.94 Hz respectivamente.

Especificidades Do Produto
Chaveadores Upstream
4 com chaves Croma/Linear/Luma.

Chaveadores Downstream
2

Chaveadores Croma
4

Suporte à Intercomunicação
Nenhum.

Suporte a Mix Minus
Nenhum

Chaveadores Linear/Luma
7

Chaveador de Transição (Vinheta/DVE)
1 vinheta de transição. 1 DVE.

Número Total de Camadas
13

Geradores de Padrão
8

Geradores de Cor
2

DVE com Bordas 3D & e Sombreamento
1

Painel de Controle
Software ou painel hardware opcional.

Leitor De Mídia
Leitores de Mídia
2

Canais
Sinais de preenchimento e chave para cada leitor de mídia.

Capacidade de Imagens Estáticas no Pool de Mídia
32 com preenchimento e chave.

Capacidade de Clipes do Pool de Mídia
2 com preenchimento e chave.

Duração Máxima de Clipes em NTSC/PAL no Leitor de Mídia
3600 quadros.

Duração Máxima de Clipes em 720p no Leitor de Mídia
1600 quadros.

Duração Máxima de Clipes em 1080 HD no Leitor de Mídia
720 quadros.

Duração Máxima de Clipes em Ultra HD 4K no Leitor de Mídia
180 quadros.

Formato de Imagens Estáticas no Pool de Mídia
PNG, TGA, BMP, GIF, JPEG e TIFF.

Formato de Arquivos de Vídeo no Pool de Mídia
Sequência TGA.

Formato de Arquivos de Áudio no Pool de Mídia
WAV, MP3 e AIFF.

Monitoramento por Multivisualização
Monitoramento por Multivisualização
2 x 10 visualizações para o total de 20 visualizações.

Padrão de Vídeo da Multivisualização
HD.

Janelas Roteáveis
16

Sinalização
Indicação em vermelho para programa e verde para pré-visualização.

Rotulagem das Janelas de Fonte
Sim

Display
Interface
Resolução mínima do monitor de 1366 x 768.

Painel Frontal
Monitor LCD integrado para vídeo e 42 botões LED para cortes de câmera de fontes auxiliares.

Processamento
Conversão do Espaço de Cor
Em tempo real, baseada em hardware.

Atraso de Processamento
< 2 linhas.

Conversão Descendente 4K para HD
Sim, programa x 1.

Mixer de Áudio
22 entradas x 2 mixers de canais.
Selecionável Liga/Desliga/Audio-Follow-Video.
Medição de nível e pico.
Controle de ganho do master.
Saídas analógicas dedicadas para monitoramento.

Software
Painel de Controle Incluso
ATEM Software Control Panel incluído gratuitamente para Mac 10.12 Sierra, Mac 10.13 High Sierra ou mais recentes e Windows 8.1 de 64 bits ou Windows 10 de 64‑bits.

Atualizações de Software
Usando USB 2.0 diretamente conectado a computadores Mac OS ou Windows. Inclui ATEM Switcher Utility.

Configuração
Configuração via ATEM Software Control Panel, com exceção do endereço IP do chassi ATEM que é configurado através do ATEM Switcher Utility conectado via USB ao chassi.

Sistemas Operacionais
Mac 10.14 Mojave,
Mac 10.15 Catalina ou mais recentes.
Windows 8.1 e 10

Requisitos de Energia
Fonte de Alimentação
2 x 100 - 240 V AC internas.

Consumo de Energia
150 W

Instalação Física
Instalação Física
Ocupa 2 unidades de rack.

Especificações Ambientais
Temperatura Operacional
0° a 40° C (32° a 104° F)

Temperatura de Armazenamento
-20° a 60° C (-4° a 140° F)

Umidade Relativa
0% - 90% sem condensação

Incluso
ATEM 2 M/E Production Studio 4K
Cartão SD com software e manual

Garantia
12 meses de garantia limitada do fabricante
